Настройка в мастере#

Мастер настройки позволяет управлять конфигурацией Angie ADC. Также в мастере можно просмотреть сетевую конфигурацию и проверить доступность узла, выполнив ping-запрос.

При первом запуске Angie ADC вам необходимо настроить хотя бы один сетевой интерфейс для доступа к веб-интерфейсу Angie ADC.

При расширенной настройке вы можете дополнительно настроить другие интерфейсы, бонды и VLAN-интерфейсы, назначить выделенный интерфейс управления, изменить имя устройства и порт для веб-интерфейса.

Для входа в мастер необходимо перейти в консоль виртуальной машины и в окне входа в мастер ввести предустановленные логин setup и пароль setup. Чтобы выйти из мастера настройки Angie ADC, нажмите exit в основном меню.

В этой статье:

Меню мастера;
Настройка сетевых интерфейсов;
Настройка интерфейса управления;
Смена портов для веб-интерфейса Angie ADC;
Создание бондов;
Создание VLAN-интерфейсов;
Просмотр конфигурации Angie ADC и сетевых настроек;
Изменение имени устройства Angie ADC;
Проверка доступности узла.

Меню мастера#

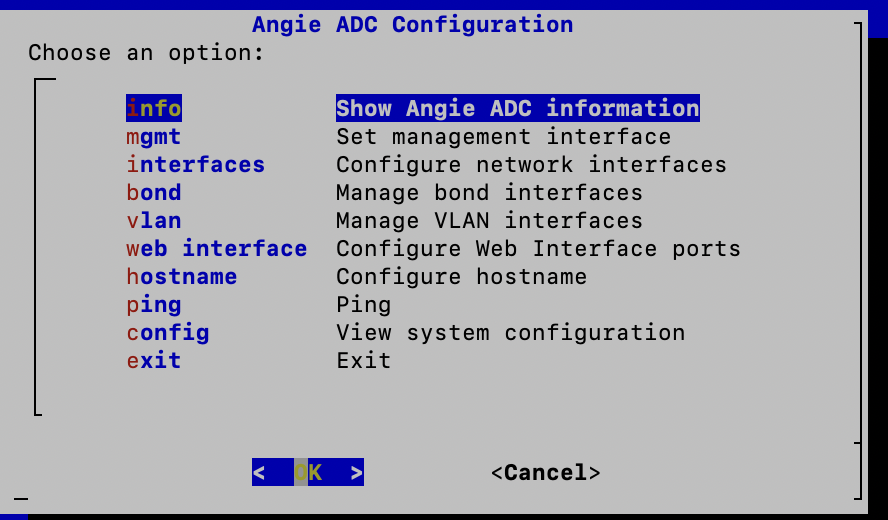

Основное меню мастера настройки Angie ADC содержит следующие команды:

info — просмотр общей информации об Angie ADC.
mgmt — настройка интерфейса управления Angie ADC.
interfaces — переход к просмотру и настройке сетевых интерфейсов, бондов и VLAN-интерфейсов.
bond — переход к созданию, просмотру и удалению сетевых бондов.
vlan — переход к созданию, просмотру и удалению VLAN-интерфейсов.
web interface — изменение порта для веб-интерфейса Angie ADC.
hostname — смена имени устройства.
config — просмотр конфигурации Angie ADC и сетевых настроек.
ping — проверка доступности узла.
exit — выход из мастера.

Настройка сетевых интерфейсов#

Чтобы настроить сетевой интерфейс Angie ADC, выполните следующие действия:

Выберите в основном меню пункт interfaces.
Откроется список доступных интерфейсов.
Выберите интерфейс и перейдите в его меню.
Откроется список доступных действий:
- show — просмотр информации об интерфейсе.
- config — переход к ручной настройке IP-адреса и шлюза (Gateway).
- dhcp — настройка автоматического получения IP-адреса от DHCP-сервера.
- mtu — переход к настройке MTU.
- clear — сброс всех заданных настроек интерфейса, кроме MTU. Значение MTU, заданное вручную, не сбрасываются.
- back — выход из меню интерфейса.
Выберите config или dhcp в зависимости от ваших целей и задайте необходимые настройки.

Настройка интерфейса управления#

Рекомендуется использовать для управления отдельную сеть, в которой нет служебных сервисов, иначе эти сервисы перестанут быть доступными для других компонентов Angie ADC. Если вы хотите сохранить доступ к этим сервисам, после выделения интерфейса управления настройте для них маршруты-исключения.

Чтобы выделить отдельный интерфейс для управления Angie ADC, выполните следующие действия:

Выберите в основном меню пункт mgmt.
Откроется список доступных действий:
- setup — переход к настройке интерфейса управления.
- status — просмотр текущего статуса интерфейса управления.
- leak — переход к настройке маршрутов-исключений для сервисов внутри сети управления (пункт отображается, если интерфейс управления настроен).
- back — выход из меню mgmt.
В открывшемся меню выберите setup.
Откроется список доступных интерфейсов.
Выберите нужный интерфейс. Этот интерфейс будет использоваться для управления системой через отдельную сеть и будет иметь собственную таблицу маршрутизации.
Подтвердите операцию.
Важно
Служебные сервисы, расположенные в этой сети, перестанут быть доступными для других компонентов Angie ADC.
Если необходимо, настройте маршруты-исключения для служебных сервисов. Для этого перейдите в меню mgmt → leak → add и добавьте сеть назначения, из которой будет производиться доступ к сервисам, находящимся в сети управления.

Создание бондов#

При создании бондов используется протокол LACP (802.3ad) и режим active (интерфейс инициирует создание агрегированного канала).

Чтобы объединить несколько физических интерфейсов в один логический интерфейс (бонд), выполните следующие действия:

Выберите в основном меню пункт bond.
Откроется список доступных действий:
- list — просмотр списка бондов.
- create — переход к созданию нового бонда.
- back — выход из меню bond.
Выберите create, укажите номер бонда (по умолчанию будет предложен первый свободный номер по возрастанию) и нажмите OK.
Выберите интерфейсы, которые необходимо объединить (максимум 8 интерфейсов), и нажмите OK.
Важно
Рекомендуется объединять в бонд ненастроенные сетевые интерфейсы.
В открывшемся окне с конфигурацией подтвердите создание нового бонда.

Просмотр свойств бонда и его удаление доступны через основное меню bond → list → <bond_name>.

Настройка бонда доступна через основное меню настройки интерфейсов: interfaces → <bond_name>.

Создание VLAN-интерфейсов#

Чтобы настроить VLAN-интерфейс, выполните следующие действия:

Выберите в основном меню пункт vlan.
Откроется список доступных действий:
- list — просмотр списка VLAN-интерфейсов.
- create — переход к созданию нового VLAN-интерфейса.
- back — выход из меню vlan.
Выберите create, укажите родительский интерфейс, VLAN ID для нового VLAN и нажмите OK.
Будет создан новый VLAN-интерфейс.

Просмотр свойств VLAN и его удаление доступны через основное меню vlan → list → <vlan_name>.

Настройка VLAN доступна через основное меню настройки интерфейсов: interfaces → <vlan_name>.

Просмотр конфигурации Angie ADC и сетевых настроек#

Чтобы просмотреть текущую конфигурацию Angie ADC или конфигурацию systemd-networkd для заданных сетей, выполните следующие действия:

Выберите в основном меню пункт config.
Откроется список доступных действий:
- system — просмотр сетевой конфигурации Angie ADC.
- network — просмотр конфигурации systemd-networkd для заданных сетей.
- back — выход из меню config.
Выберите system, чтобы просмотреть текущую конфигурацию Angie ADC.
Выберите network → <имя сети>, чтобы просмотреть настройки systemd-networkd для этой сети.

Смена портов для веб-интерфейса Angie ADC#

Вы можете назначить для веб-интерфейса Angie ADC любой незанятый порт. Чтобы изменить порты по умолчанию, выполните следующие действия:

Выберите в основном меню пункт web interface.
Откроется список доступных действий:
- set — назначение новых портов.
- reset — восстановление настроек по умолчанию.
- logs — просмотр журнала.
- back — выход из меню web interface.
Выберите set, укажите новые значения портов и примените настройки.

Изменение имени устройства Angie ADC#

Чтобы изменить имя устройства Angie ADC, выполните следующие действия:

Выберите в основном меню пункт hostname.
В открывшемся окне введите новое имя устройства и сохраните изменения.

Проверка доступности узла#

Чтобы проверить доступность узла с помощью ping-запроса, выполните следующие действия:

Выберите в основном меню пункт ping.
В открывшемся окне введите имя или IP-адрес узла, доступность которого нужно проверить.
