Настройка высокой доступности в паре#
После объединения двух устройств Angie ADC в пару необходимо настроить механизмы высокой доступности на узлах этой пары.
Для этого нужно разработать архитектуру сетевого сегмента, где устанавливаются два Angie ADC, и выбрать один из механизмов обеспечения высокой доступности. Поддерживаются следующие механизмы:
VRRP;
OSPF;
BGP.
Можно одновременно использовать несколько механизмов на разных интерфейсах устройства.
Настройку основного узла можно проводить до или после создания пары высокой доступности.
При создании пары уже имеющиеся конфигурации синхронизируются,
а после создания пары можно запустить ручную синхронизацию конфигураций. Настройки, относящиеся к VRRP, необходимо продублировать на двух узлах пары,
запустив синхронизацию пары. На активном узле виртуальный VRRP-интерфейс будет находиться состоянии Пример вывода команды Пример вывода команды Далее вы можете настроить высокую доступность двумя способами: Назначение адреса сервиса на виртуальный VRRP-интерфейс. Назначение адреса сервиса на интерфейс При смене роли узла сервис будет перенесен на тот узел, который взял на себя роль Active.
Допускается назначение нескольких IP-адресов одновременно
на один виртуальный интерфейс. Для маршрутизатора адрес сервиса находится в подключенной сети,

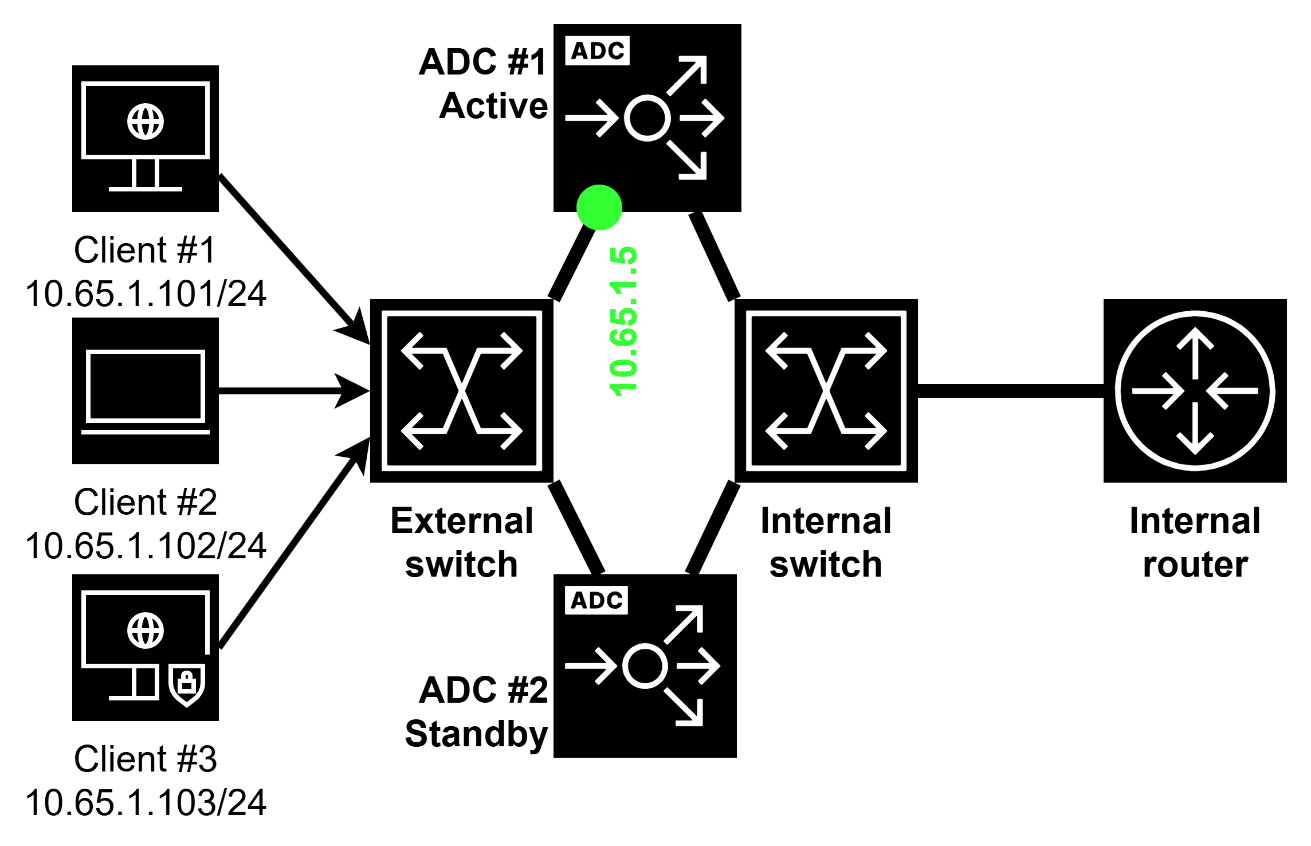

то есть доступен напрямую: Рис. 1# Если клиенты находятся в одной IP-сети с адресом сервиса,

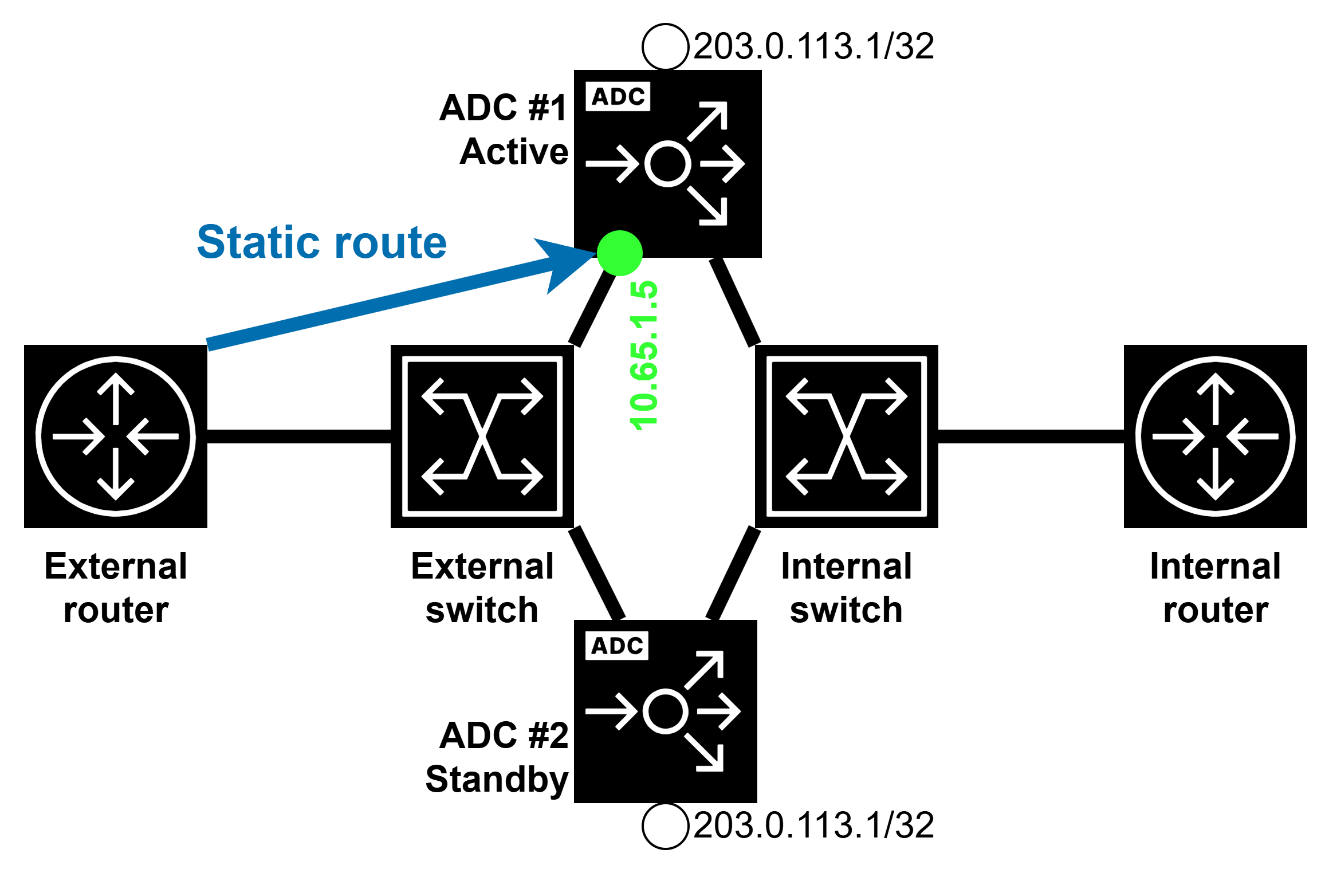

этот способ будет наиболее удобным: Рис. 2# При настройке статического маршрута на маршрутизаторе необходимо указать
виртуальный VRRP-адрес как адрес следующего перехода (next-hop)
для префикса, содержащего адрес сервиса.
На интерфейс Рис. 3# Если в сети используются протоколы динамической маршрутизации,
то вы можете добавить пару высокой доступности Angie ADC в OSPF-домен.
При этом только основной узел пары будет анонсировать маршрут на адрес сервиса. Рис. 4# Сервис доступен по адресу Сначала нужно вручную назначить адрес Интерфейсы основного узла: Интерфейсы резервного узла: Далее необходимо добавить поддержку протокола OSPF на интерфейсе После внесения изменений синхронизируйте конфигурации в паре. Примечание Последняя строка добавляется в момент выполнения синхронизации.
Не нужно вносить эту строку вручную, а также удалять или изменять ее. Проверка на маршрутизаторе или L3-коммутаторе (список OSPF-соседей): Соседство по протоколу OSPF устанавливают оба узла пары одновременно: Маршрут анонсируется только одним узлом. В этом можно убедиться,
если просмотреть список LSA5 в LSDB маршрутизатора: Теперь выключите основной узел и проверьте изменения: Остался только один OSPF-сосед, который стал основным узлом пары.

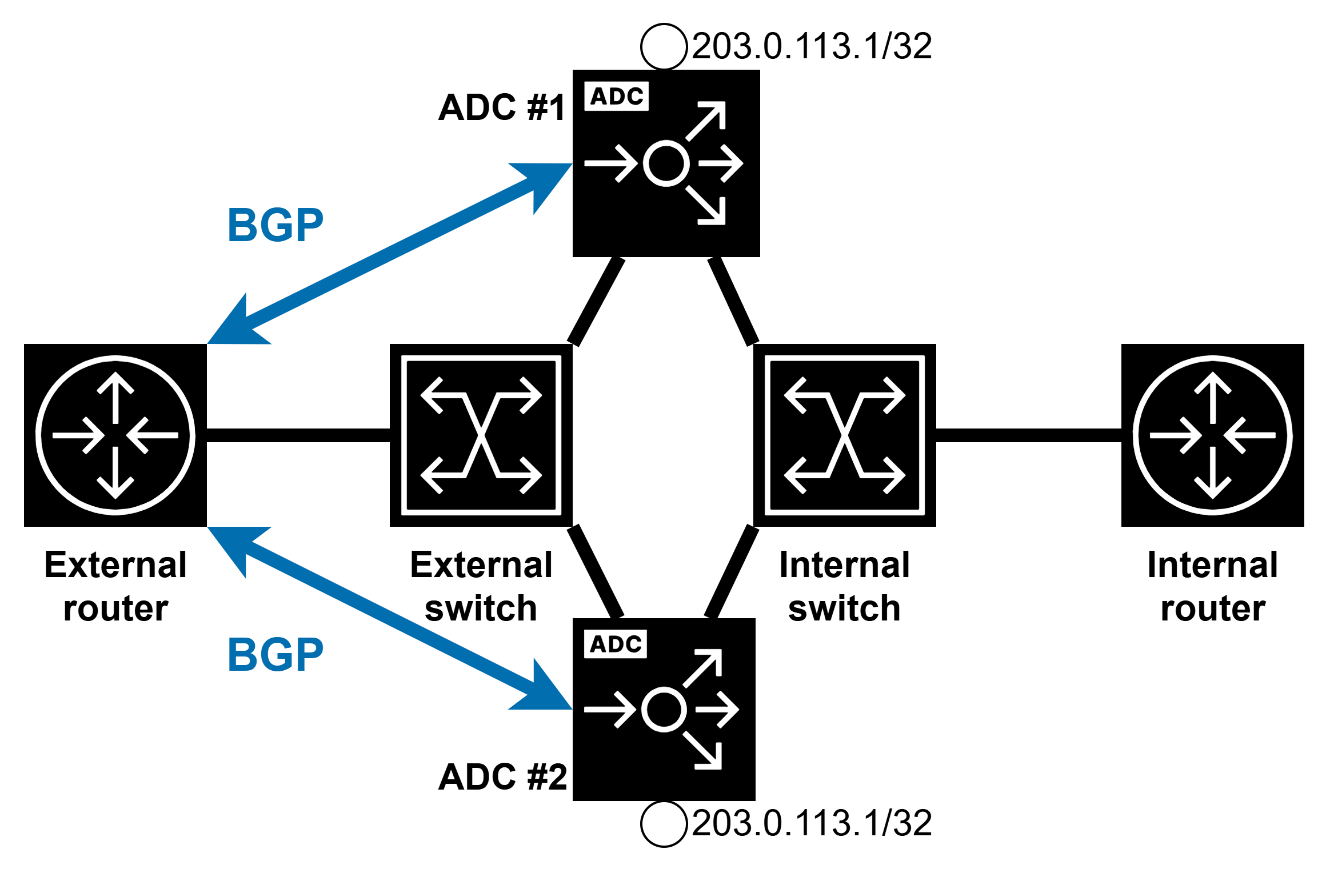

Теперь он анонсирует маршрут до префикса Маршрутизатор устанавливает BGP-сессии с обоими узлами пары.
Обе BGP-сессии активны одновременно, но анонс префикса производится только с основного узла. Пример типовой схемы: Рис. 5# Сервис доступен по адресу Сначала необходимо вручную назначить адрес Интерфейсы основного узла: Интерфейсы резервного узла: На основном узле настройте процесс BGP так,
чтобы он устанавливал соединение с маршрутизатором ( Запустите синхронизацию конфигураций между узлами пары высокой доступности,
чтобы настроить процесс маршрутизации BGP на резервном узле. Примечание Ручная настройка конфигурации на резервном узле не должна использоваться. Пример конфигурации со стороны маршрутизатора: Убедитесь, что маршрутную информацию отправляет только основной узел ( Теперь выключите основной узел и проверьте изменения: Остался только один BGP-сосед ( За анонс отвечает distribute-list с именем Если узел является основным, то distribute-list ссылается на разрешающий список доступа: Если узел является резервным, то distribute-list ссылается на запрещающий список доступа:VRRP#
UP,
а на резервном узле соответствующий виртуальный интерфейс будет выключен.
При смене ролей меняется состояние виртуальных VRRP-интерфейсов на узлах
(виртуальный VRRP-интерфейс узла, принявшего на себя роль Active, перейдет в состояние UP).
Таким образом можно дополнительно организовать резервирование пары высокой доступности
другим устройством или группой.ip a, выполненной на активном узле
(интерфейс vrrp4-ens33-1@ens33 находится в состоянии UP):ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
inet 127.0.0.1/8 scope host lo
valid_lft forever preferred_lft forever
inet 203.0.113.1/32 brd 203.0.113.1 scope global lo
valid_lft forever preferred_lft forever
inet6 ::1/128 scope host noprefixroute
valid_lft forever preferred_lft forever
2: ens33: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc fq_codel state UP group default qlen 1000
link/ether 00:0c:29:96:0c:dc brd ff:ff:ff:ff:ff:ff
altname enp2s1
inet 10.65.1.7/24 brd 10.65.1.255 scope global ens33
valid_lft forever preferred_lft forever
inet6 fe80::20c:29ff:fe96:cdc/64 scope link
valid_lft forever preferred_lft forever
3: vrrp4-ens33-1@ens33: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc noqueue state UP group default qlen 1000
link/ether 00:00:5e:00:01:01 brd ff:ff:ff:ff:ff:ff
inet 10.65.1.5/24 metric 1000 scope global vrrp4-ens33-1
valid_lft forever preferred_lft forever
inet6 fe80::200:5eff:fe00:101/64 scope link
valid_lft forever preferred_lft forever
ip a, выполненной на резервном узле
(интерфейс vrrp4-ens33-1@ens33 находится в состоянии DOWN):ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
inet 127.0.0.1/8 scope host lo
valid_lft forever preferred_lft forever
inet 203.0.113.1/32 brd 203.0.113.1 scope global lo
valid_lft forever preferred_lft forever
inet6 ::1/128 scope host noprefixroute
valid_lft forever preferred_lft forever
2: ens33: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc fq_codel state UP group default qlen 1000
link/ether 00:0c:29:c1:36:b4 brd ff:ff:ff:ff:ff:ff
altname enp2s1
inet 10.65.1.8/24 brd 10.65.1.255 scope global ens33
valid_lft forever preferred_lft forever
inet6 fe80::20c:29ff:fec1:36b4/64 scope link
valid_lft forever preferred_lft forever
5: vrrp4-ens33-1@ens33: <NO-CARRIER,BROADCAST,MULTICAST,UP> mtu 1500 qdisc noqueue state DOWN group default qlen 1000
link/ether 00:00:5e:00:01:01 brd ff:ff:ff:ff:ff:ff protodown on protodown_reason <7>
inet 10.65.1.5/24 metric 1000 scope global vrrp4-ens33-1
valid_lft forever preferred_lft forever
inet6 fe80::200:5eff:fe00:101/64 scope link
valid_lft forever preferred_lft forever

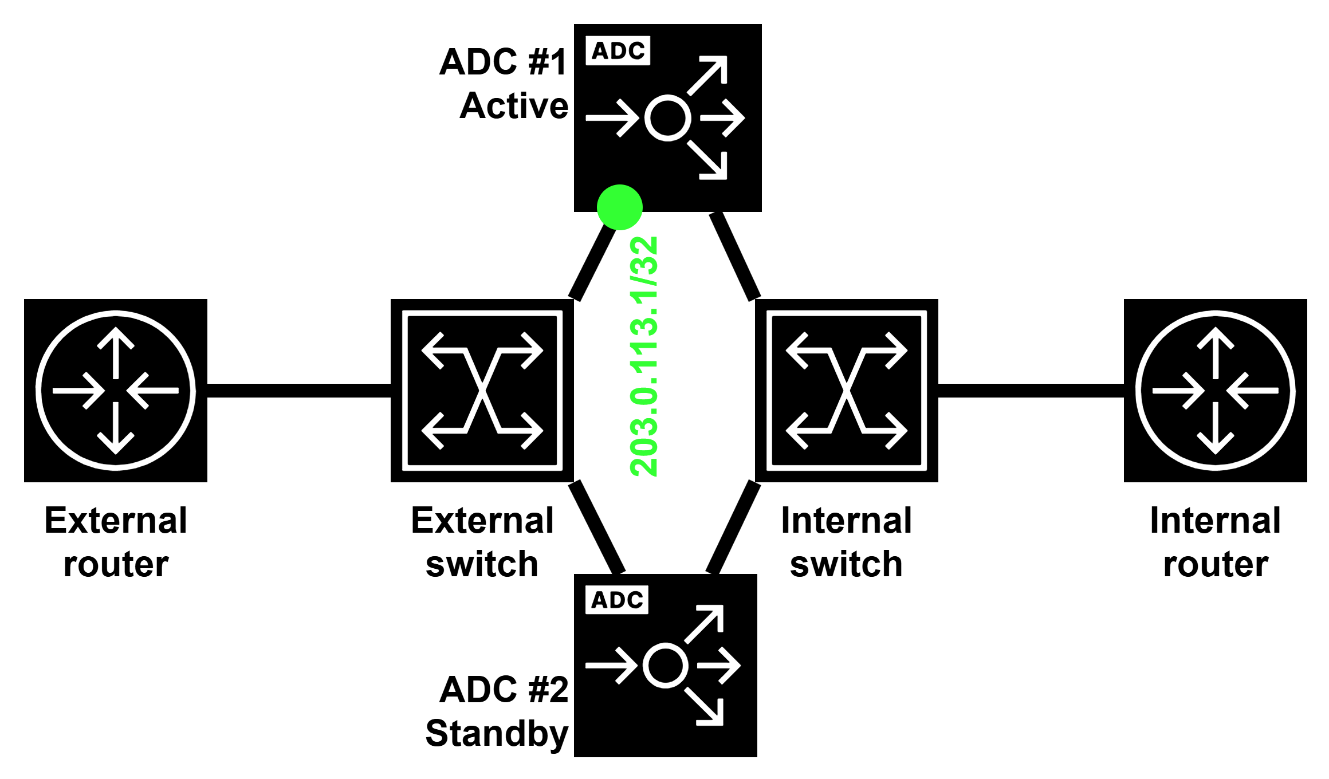

lo.Назначение адреса сервиса на виртуальный VRRP-интерфейс#
Назначение адреса сервиса на интерфейс lo#
lo может быть назначено несколько адресов одновременно.
Мы рекомендуем использовать этот способ как более гибкий:
OSPF#
Пример#
203.0.113.1.
Необходимо, чтобы основной узел пары анонсировал маршрут на префикс 203.0.113.1/32.203.0.113.1/32 на интерфейсы loopback
обоих узлов пары высокой доступности.ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
inet 127.0.0.1/8 scope host lo
valid_lft forever preferred_lft forever
inet 203.0.113.1/32 scope global lo
valid_lft forever preferred_lft forever
inet6 ::1/128 scope host noprefixroute
valid_lft forever preferred_lft forever
2: ens33: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc fq_codel state UP group default qlen 1000
link/ether 00:0c:29:96:0c:dc brd ff:ff:ff:ff:ff:ff
altname enp2s1
inet 10.65.1.7/24 brd 10.65.1.255 scope global ens33
valid_lft forever preferred_lft forever
inet6 fe80::20c:29ff:fe96:cdc/64 scope link
valid_lft forever preferred_lft forever
ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
inet 127.0.0.1/8 scope host lo
valid_lft forever preferred_lft forever
inet 203.0.113.1/32 scope global lo
valid_lft forever preferred_lft forever
inet6 ::1/128 scope host noprefixroute
valid_lft forever preferred_lft forever
2: ens33: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc fq_codel state UP group default qlen 1000
link/ether 00:0c:29:c1:36:b4 brd ff:ff:ff:ff:ff:ff
altname enp2s1
inet 10.65.1.8/24 brd 10.65.1.255 scope global ens33
valid_lft forever preferred_lft forever
inet6 fe80::20c:29ff:fec1:36b4/64 scope link
valid_lft forever preferred_lft forever
ens33
и включить процесс маршрутизации OSPF, в котором анонсируются все подключенные сети.interface ens33
ip ospf 1 area 0
router ospf 1
redistribute connected
distribute-list %ha%pair% out connected
Проверка#
R1#sho ip ospf nei
Neighbor ID Pri State Dead Time Address Interface
1.1.1.1 1 FULL/BDR 00:00:39 10.65.1.7 GigabitEthernet0/0
2.2.2.2 1 FULL/DR 00:00:38 10.65.1.8 GigabitEthernet0/0
R1#sho ip ro os
Codes: L - local, C - connected, S - static, R - RIP, M - mobile, B - BGP
D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
E1 - OSPF external type 1, E2 - OSPF external type 2
i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
ia - IS-IS inter area, * - candidate default, U - per-user static route
o - ODR, P - periodic downloaded static route, H - NHRP, l - LISP
+ - replicated route, % - next hop override
Gateway of last resort is not set
203.0.113.0/32 is subnetted, 1 subnets
O E2 203.0.113.1 [110/20] via 10.65.1.7, 00:52:39, GigabitEthernet0/0
R1#sho ip os database external
OSPF Router with ID (10.65.1.140) (Process ID 1)
Type-5 AS External Link States
Routing Bit Set on this LSA in topology Base with MTID 0
LS age: 1341
Options: (No TOS-capability, No DC, Upward)
LS Type: AS External Link
Link State ID: 203.0.113.1 (External Network Number )
Advertising Router: 1.1.1.1
LS Seq Number: 80000005
Checksum: 0x575B
Length: 36
Network Mask: /32
Metric Type: 2 (Larger than any link state path)
MTID: 0
Metric: 20
Forward Address: 0.0.0.0
External Route Tag: 0
R1#sho ip os ne
Neighbor ID Pri State Dead Time Address Interface
2.2.2.2 1 FULL/DR 00:00:33 10.65.1.8 GigabitEthernet0/0
R1#sho ip os da ex
OSPF Router with ID (10.65.1.140) (Process ID 1)
Type-5 AS External Link States
Routing Bit Set on this LSA in topology Base with MTID 0
LS age: 114
Options: (No TOS-capability, No DC, Upward)
LS Type: AS External Link
Link State ID: 203.0.113.1 (External Network Number )
Advertising Router: 2.2.2.2
LS Seq Number: 80000001
Checksum: 0x139B
Length: 36
Network Mask: /32
Metric Type: 2 (Larger than any link state path)
MTID: 0
Metric: 20
Forward Address: 0.0.0.0
External Route Tag: 0
R1#sho ip ro os
Codes: L - local, C - connected, S - static, R - RIP, M - mobile, B - BGP
D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
E1 - OSPF external type 1, E2 - OSPF external type 2
i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
ia - IS-IS inter area, * - candidate default, U - per-user static route
o - ODR, P - periodic downloaded static route, H - NHRP, l - LISP
+ - replicated route, % - next hop override
Gateway of last resort is not set
203.0.113.0/32 is subnetted, 1 subnets
O E2 203.0.113.1 [110/20] via 10.65.1.8, 00:01:57, GigabitEthernet0/0
R1#
203.0.113.1/32.BGP#
Пример#
203.0.113.1. Основной узел пары
будет анонсировать маршрут на префикс 203.0.113.1/32.203.0.113.1/32
на интерфейсы loopback обоих узлов пары высокой доступности.ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
inet 127.0.0.1/8 scope host lo
valid_lft forever preferred_lft forever
inet 203.0.113.1/32 scope global lo
valid_lft forever preferred_lft forever
inet6 ::1/128 scope host noprefixroute
valid_lft forever preferred_lft forever
2: ens33: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc fq_codel state UP group default qlen 1000
link/ether 00:0c:29:96:0c:dc brd ff:ff:ff:ff:ff:ff
altname enp2s1
inet 10.65.1.7/24 brd 10.65.1.255 scope global ens33
valid_lft forever preferred_lft forever
inet6 fe80::20c:29ff:fe96:cdc/64 scope link
valid_lft forever preferred_lft forever
ip a
1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
inet 127.0.0.1/8 scope host lo
valid_lft forever preferred_lft forever
inet 203.0.113.1/32 scope global lo
valid_lft forever preferred_lft forever
inet6 ::1/128 scope host noprefixroute
valid_lft forever preferred_lft forever
2: ens33: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc fq_codel state UP group default qlen 1000
link/ether 00:0c:29:c1:36:b4 brd ff:ff:ff:ff:ff:ff
altname enp2s1
inet 10.65.1.8/24 brd 10.65.1.255 scope global ens33
valid_lft forever preferred_lft forever
inet6 fe80::20c:29ff:fec1:36b4/64 scope link
valid_lft forever preferred_lft forever
10.65.1.140).
Также перераспределите подключенные сети в BGP:router bgp 65001
neighbor 10.65.1.140 remote-as 65001
!
address-family ipv4 unicast
redistribute connected
exit-address-family
exit
Проверка#
router bgp 65001
bgp log-neighbor-changes
neighbor 10.65.1.7 remote-as 65001
neighbor 10.65.1.8 remote-as 65001
10.65.1.7):R1#sho ip bg su
BGP router identifier 10.65.1.140, local AS number 65001
BGP table version is 17, main routing table version 17
2 network entries using 296 bytes of memory
2 path entries using 128 bytes of memory
1/1 BGP path/bestpath attribute entries using 136 bytes of memory
0 BGP route-map cache entries using 0 bytes of memory
0 BGP filter-list cache entries using 0 bytes of memory
BGP using 560 total bytes of memory
BGP activity 4/2 prefixes, 13/11 paths, scan interval 60 secs
Neighbor V AS MsgRcvd MsgSent TblVer InQ OutQ Up/Down State/PfxRcd
10.65.1.7 4 65001 3283 3206 17 0 0 02:43:57 2
10.65.1.8 4 65001 28 29 17 0 0 00:01:17 0
R1#sho ip bgp
BGP table version is 17, local router ID is 10.65.1.140
Status codes: s suppressed, d damped, h history, * valid, > best, i - internal,
r RIB-failure, S Stale, m multipath, b backup-path, f RT-Filter,
x best-external, a additional-path, c RIB-compressed,
Origin codes: i - IGP, e - EGP, ? - incomplete
RPKI validation codes: V valid, I invalid, N Not found
Network Next Hop Metric LocPrf Weight Path
r>i 10.65.1.0/24 10.65.1.7 0 100 0 ?
*>i 203.0.113.1/32 10.65.1.7 0 100 0 ?
R1#sho ip ro bgp
Codes: L - local, C - connected, S - static, R - RIP, M - mobile, B - BGP
D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
E1 - OSPF external type 1, E2 - OSPF external type 2
i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
ia - IS-IS inter area, * - candidate default, U - per-user static route
o - ODR, P - periodic downloaded static route, H - NHRP, l - LISP
+ - replicated route, % - next hop override
Gateway of last resort is not set
203.0.113.0/32 is subnetted, 1 subnets
B 203.0.113.1 [200/0] via 10.65.1.7, 02:45:34
R1#
R1#sho ip bg su
BGP router identifier 10.65.1.140, local AS number 65001
BGP table version is 21, main routing table version 21
2 network entries using 296 bytes of memory
2 path entries using 128 bytes of memory
1/1 BGP path/bestpath attribute entries using 136 bytes of memory
0 BGP route-map cache entries using 0 bytes of memory
0 BGP filter-list cache entries using 0 bytes of memory
BGP using 560 total bytes of memory
BGP activity 6/4 prefixes, 15/13 paths, scan interval 60 secs
Neighbor V AS MsgRcvd MsgSent TblVer InQ OutQ Up/Down State/PfxRcd
10.65.1.7 4 65001 0 0 1 0 0 00:07:13 Active
10.65.1.8 4 65001 228 222 21 0 0 00:11:04 2
10.65.1.8),
который стал основным узлом пары.
Теперь он анонсирует маршрут до префикса 203.0.113.1/32:R1#sho ip bg
BGP table version is 21, local router ID is 10.65.1.140
Status codes: s suppressed, d damped, h history, * valid, > best, i - internal,
r RIB-failure, S Stale, m multipath, b backup-path, f RT-Filter,
x best-external, a additional-path, c RIB-compressed,
Origin codes: i - IGP, e - EGP, ? - incomplete
RPKI validation codes: V valid, I invalid, N Not found
Network Next Hop Metric LocPrf Weight Path
r>i 10.65.1.0/24 10.65.1.8 0 100 0 ?
*>i 203.0.113.1/32 10.65.1.8 0 100 0 ?
R1#sho ip ro bg
Codes: L - local, C - connected, S - static, R - RIP, M - mobile, B - BGP
D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
E1 - OSPF external type 1, E2 - OSPF external type 2
i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
ia - IS-IS inter area, * - candidate default, U - per-user static route
o - ODR, P - periodic downloaded static route, H - NHRP, l - LISP
+ - replicated route, % - next hop override
Gateway of last resort is not set
203.0.113.0/32 is subnetted, 1 subnets
B 203.0.113.1 [200/0] via 10.65.1.8, 00:05:50
%ha%pair%,
который автоматически прикрепляется ко всем BGP-соседям, описанным в конфигурации.
Соответствующая конфигурационная строка добавляется
в момент синхронизации конфигурации между узлами пары:router bgp 65001
neighbor 10.65.1.140 remote-as 65001
!
address-family ipv4 unicast
redistribute connected
neighbor 10.65.1.140 distribute-list %ha%pair% out
exit-address-family
exit
access-list %ha%pair% seq 5 permit any
access-list %ha%pair% seq 5 deny any
Содержание
