Интерфейс веб-консоли Angie ADC

Веб-консоль Angie ADC представляет собой единый экран с набором вкладок.

В разделах ниже описания элементов интерфейса даны в порядке слева направо.

Экран "Вход"

Чтобы войти в консоль и получить доступ к ее функциям, здесь необходимо ввести логин и пароль. Реквизиты для первого входа предоставляются после покупки решения. Рекомендуется сменить пароль после первого входа. При двух неудачных попытках входа в течение одного часа пользователь будет временно заблокирован.

Элементы интерфейса:

Логин	Поле для ввода логина
Пароль	Поле для ввода пароля
Войти	Кнопка входа

Вкладка "Панель мониторинга"

Панель мониторинга предоставляет доступ к функциональности мониторинга Angie ADC. Здесь представлены балансировщики нагрузки, настроенные в системе.

Элементы интерфейса:

Панель мониторинга	Текущая вкладка
Балансировщики нагрузки	Вкладка балансировщиков нагрузки
Высокая доступность	Вкладка высокой доступности
Пользователи	Вкладка пользователей
Об Angie ADC	Вкладка сведений
Балансировщик нагрузки	Виджет балансировщика нагрузки
Настройки	Кнопка перехода к редактору конфигурации GSLB, RHI и настройкам резервного копирования
Значок "солнце-луна"	Переключатель темного и светлого режимов интерфейса
Инициал пользователя	Контекстное меню пользователя, в том числе команда "Выйти"

Виджет "Балансировщик нагрузки"

Здесь приведен сводный график нагрузки балансировщика в исторической перспективе, при наведении указателя мыши на который появляется плавающая подсказка с датой и соответствующим выбранному показателю числа запросов. Также здесь указан адрес сервера-балансировщика.

При щелчке открывается экран мониторинга балансировщика.

Экран мониторинга "Балансировщик нагрузки"

Экран предоставляет доступ к детализированным графикам со статистикой по балансировщику.

Элементы интерфейса:

Серверные зоны	Раскрывающийся виджет с графиками серверных зон
Зоны апстримов	Раскрывающийся виджет с графиками зон апстримов
Список За 30 минут	Раскрывающийся список для выбора временного периода при показе статистики (30 минут, 1 час, 2 часа, 3 часа, 6 часов, 12 часов, 24 часа, 48 часов, неделя, две недели)
Кнопка Перейти к интерактивному мониторингу	Нажатие кнопки открывает консоль Console Light для этого балансировщика.
Кнопка Конфигурация	Нажатие кнопки ооткрывает интерактивный редактор конфигурации балансировщика, где можно просмотреть все настройки в сводном текстовом виде и при необходимости изменить их вручную.

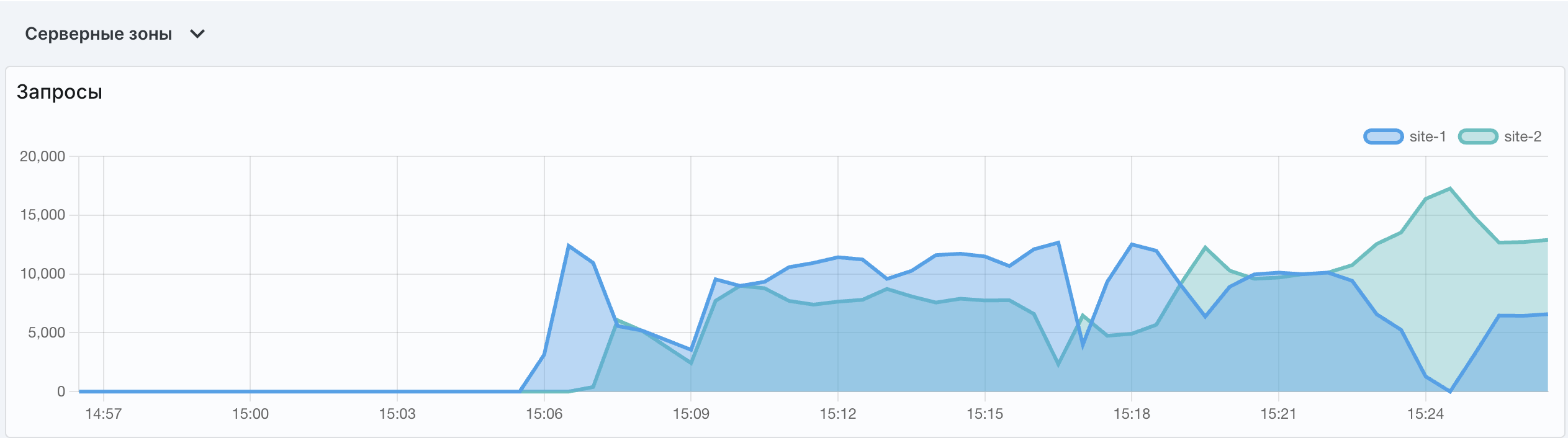

Виджет "Серверные зоны"

Здесь собрана статистика по серверным зонам разделяемой памяти.

Элементы интерфейса:

Запросы	График числа запросов с разделением по отдельным серверам

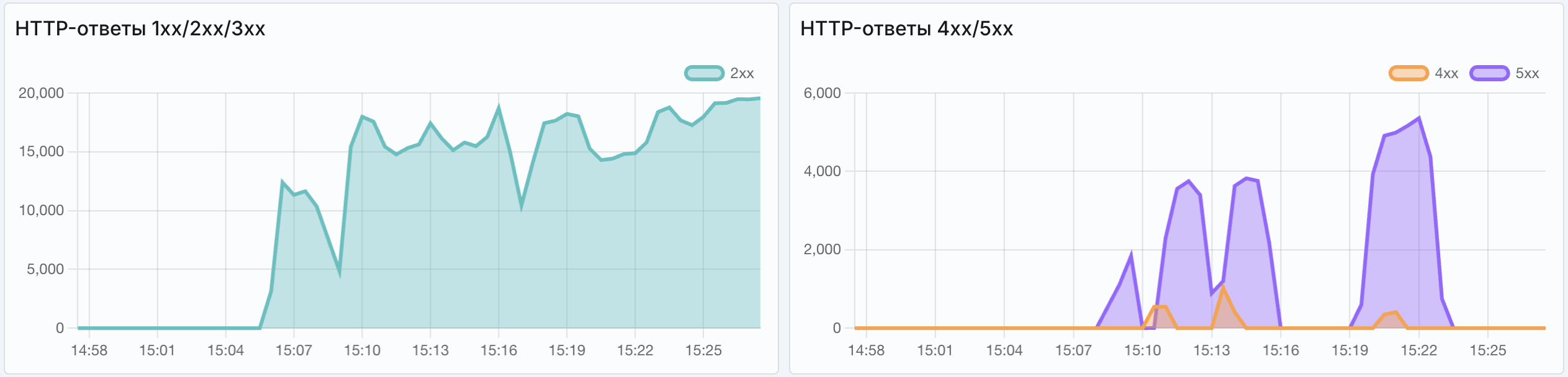

HTTP-ответы 1xx/2xx/3xx	Графики числа HTTP-ответов с определенными кодами состояния с разделением по группам кодов (1xx, 2xx, 3xx)
HTTP-ответы 4xx/5xx	Графики числа HTTP-ответов с определенными кодами состояния с разделением по группам кодов (4xx, 5xx)

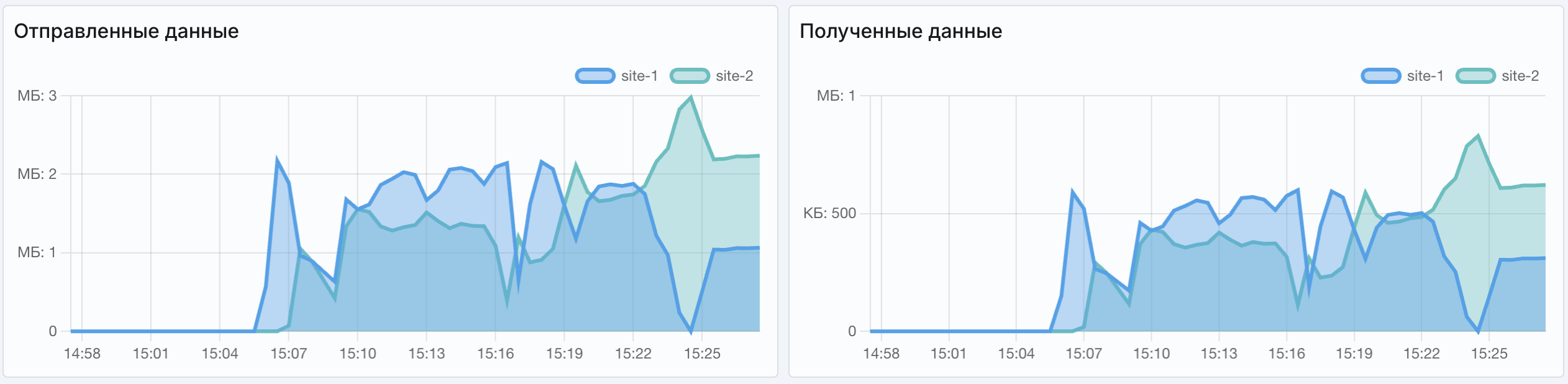

Отправленные данные	График объема отправленных данных с разделением по отдельным серверам
Полученные данные	График объема полученных данных с разделением по отдельным серверам

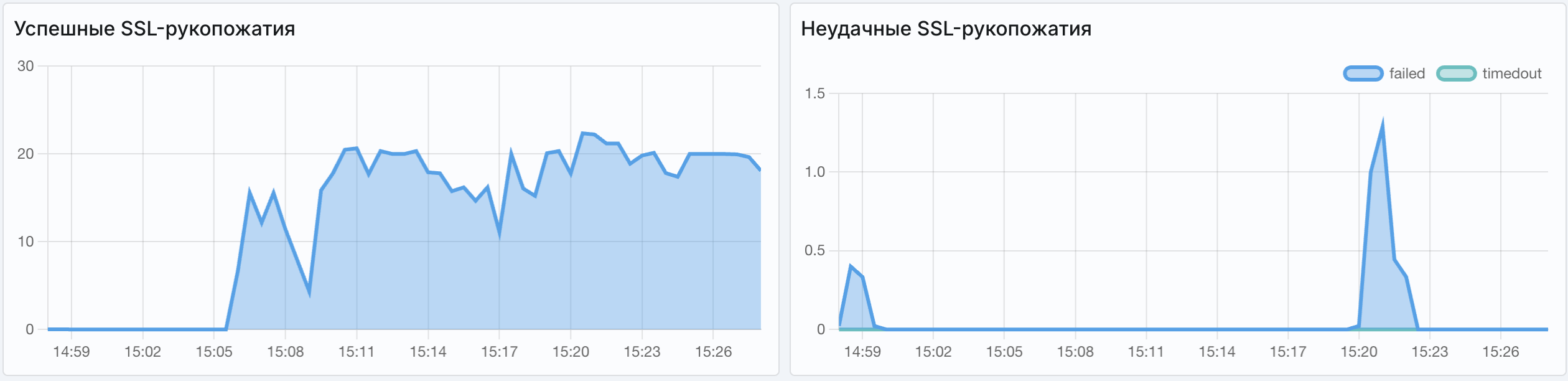

Успешные SSL-рукопожатия	График числа успешных SSL-рукопожатий с разделением по отдельным серверам
Неудачные SSL-рукопожатия	График числа неудачных SSL-рукопожатий с разделением по отдельным серверам

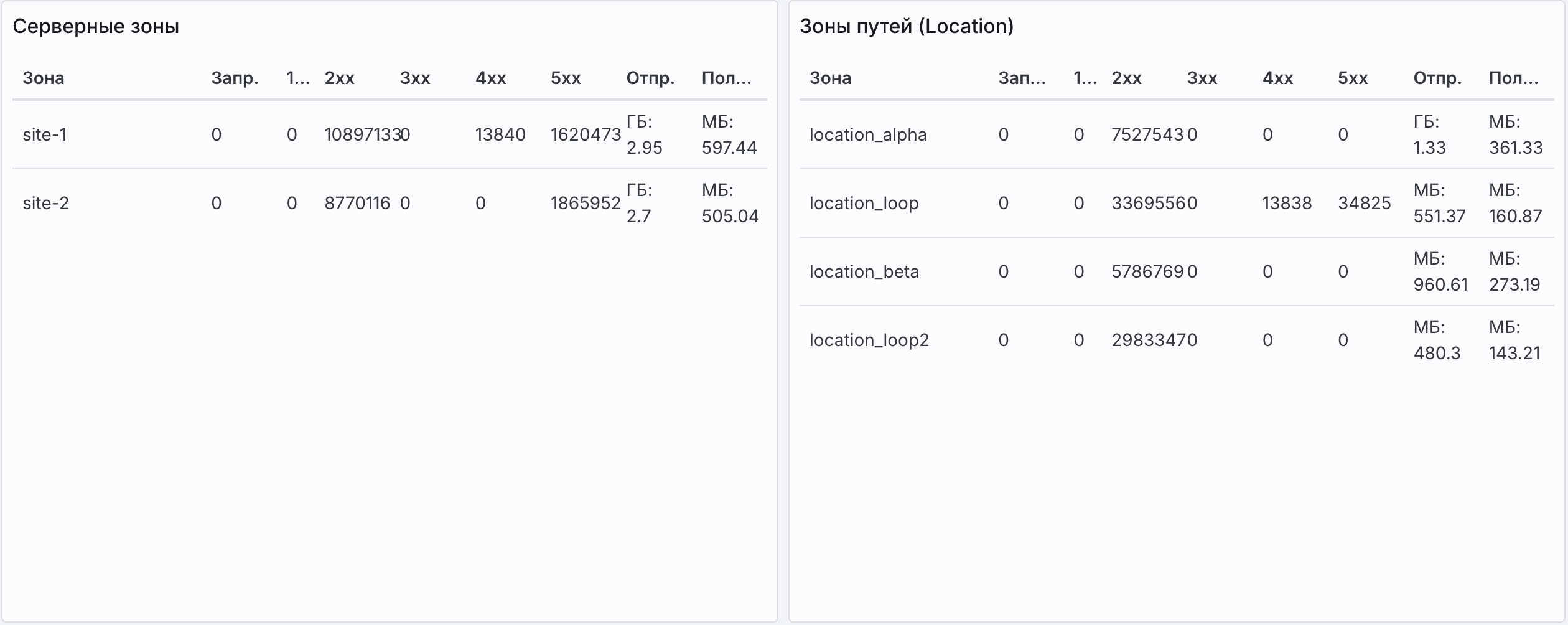

Серверные зоны	Таблица серверных зон со статистикой запросов, ответов и данных с разделением по отдельным зонам
Зоны путей (Location)	Таблица зон location со статистикой запросов, ответов и данных с разделением по отдельным location

Виджет "Зоны апстримов"

Здесь собрана статистика по зонам разделяемой памяти для апстримов.

Элементы интерфейса:

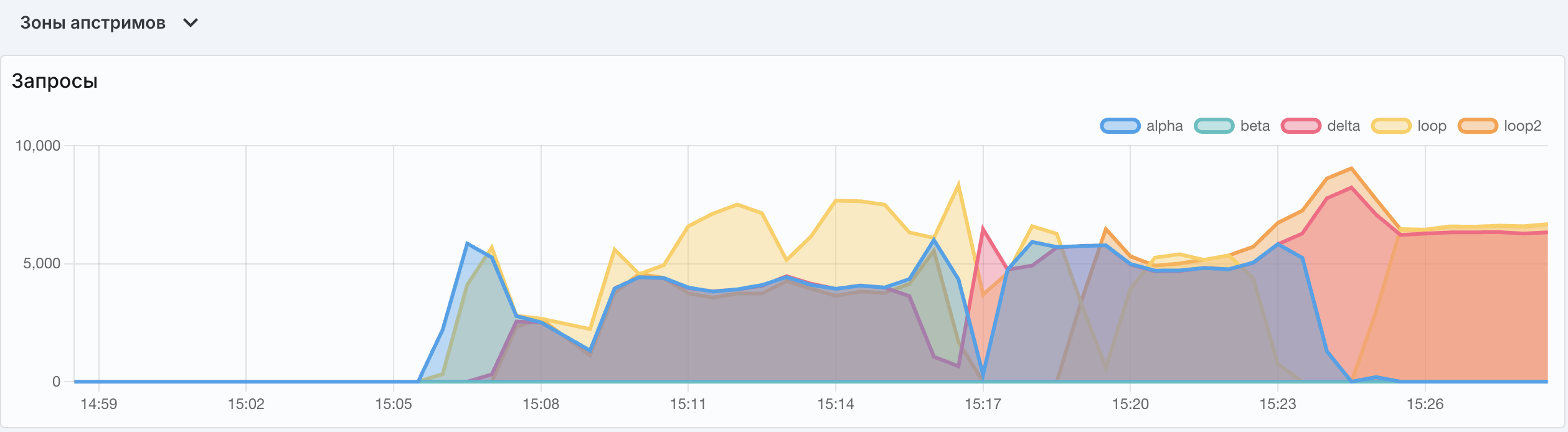

Запросы	График числа запросов с разделением по отдельным серверам

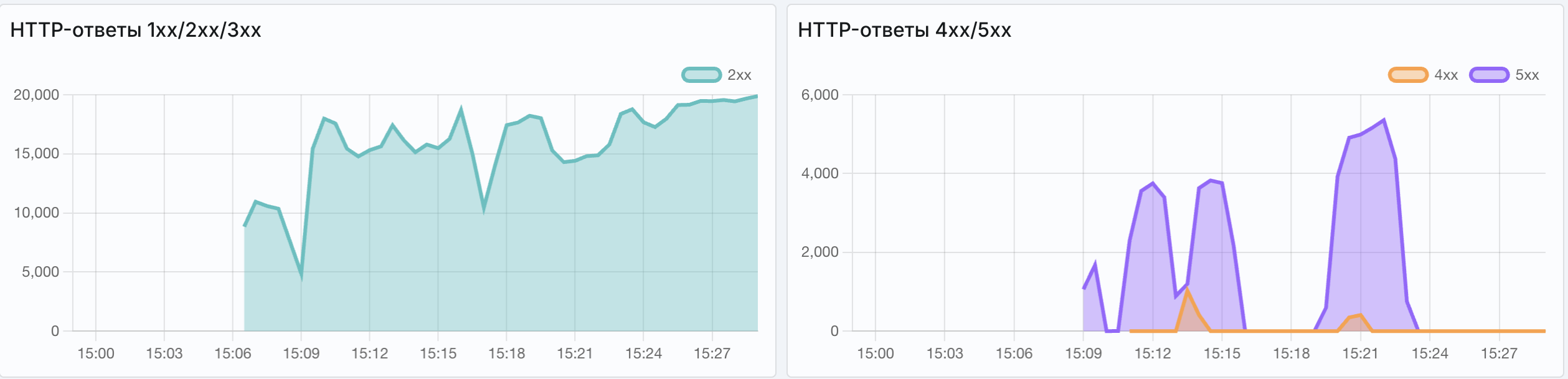

HTTP-ответы 1xx/2xx/3xx	Графики числа HTTP-ответов с определенными кодами состояния с разделением по группам кодов (1xx, 2xx, 3xx)
HTTP-ответы 4xx/5xx	Графики числа HTTP-ответов с определенными кодами состояния с разделением по группам кодов (4xx, 5xx)

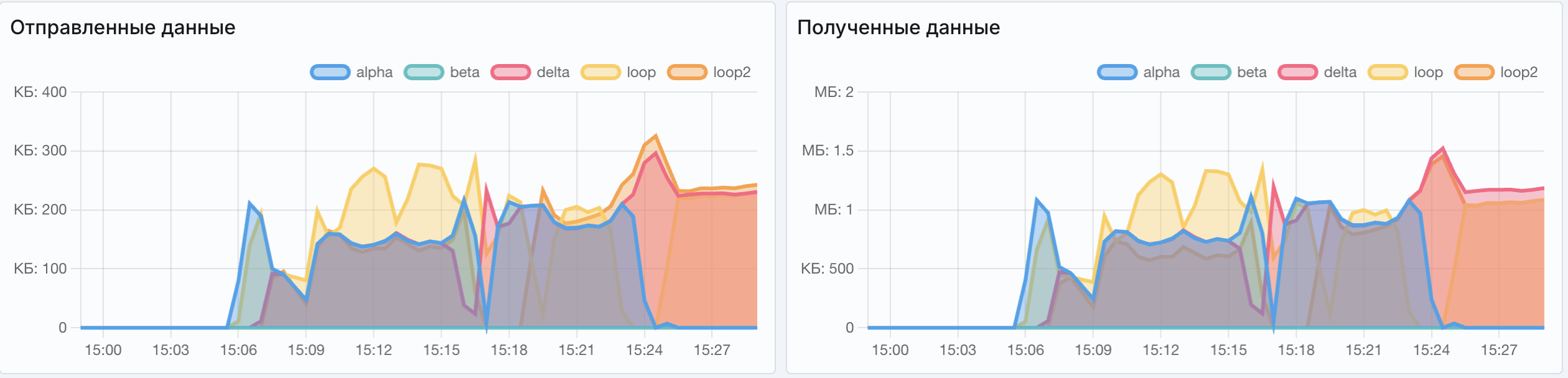

Отправленные данные	График объема отправленных данных с разделением по отдельным серверам
Полученные данные	График объема полученных данных с разделением по отдельным серверам

Экран "Конфигурация"

На этом экране можно просмотреть файл конфигурации балансировщика нагрузки и отредактировать его. Также доступна история со списком всех версий конфигурации.

Элементы интерфейса:

История	Ссылка на список сохраненных файлов конфигурации балансировщика нагрузки. Позволяет выбрать произвольную версию конфигурации и применить ее.
Сбросить	Кнопка сброса изменений в конфигурации при редактировании.
Сохранить	Кнопка сохранения изменений в конфигурации при редактировании.
Применить последнюю рабочую версию	Кнопка возврата к последней рабочей версии конфигурации.

Вкладка "Балансировщики нагрузки"

Таблица на этой вкладке содержит список балансировщиков нагрузки, зарегистрированных в Angie ADC.

Элементы интерфейса:

Имя	Имя, данное в системе балансировщику
... (многоточие)	Контекстное меню с командой: Перейти к мониторингу открывает экран мониторинга балансировщика

Вкладка "Высокая доступность"

На вкладке "Высокая доступность" можно просмотреть свойства пары высокой доступности, изменить параметры проверки доступности узлов, запустить синхронизацию пары и удалить ее.

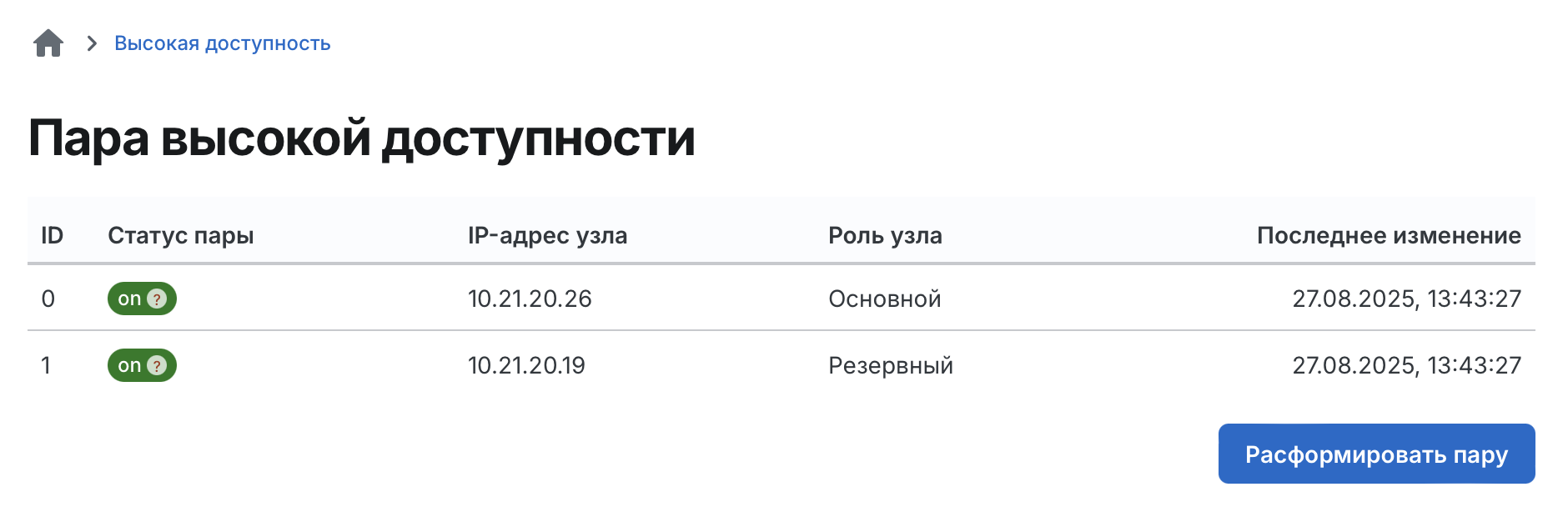

Блок "Пара высокой доступности"

Элементы интерфейса:

ID	Идентификатор узла: 0 – текущий узел (узел, на котором в данный момент открыта консоль Angie ADC со свойствами пары); 1 – соседний узел.
Статус пары	Статус пары высокой доступности. Возможны следующие варианты: starting – пара запускается. Статус отображается сразу после создания пары в процессе ее конфигурации и синхронизации. on – статус отображается при нормальной работе пары. Высокая доступность обеспечивается. failed – статус отображается после запуска пары при возникновении ошибок. Синхронизация и обмен данными между узлами в паре невозможны. Высокая доступность не обеспечивается. Примечание Если в процессе работы пары произошло какое-либо событие, на иконке статуса появится восклицательный знак. При наведении указателя мыши на иконку с восклицательным знаком отображается сообщение о последнем событии в работе пары или о возникшей ошибке.
IP-адрес узла	IP-адрес узла, используемый для взаимодействия в паре.
Роль узла	Роль узла пары. Возможны следующие варианты: Основной (находится в режиме Active – обрабатывает трафик); Резервный (находится в режиме Standby, отслеживает состояние основного узла).
Последнее изменение	Дата и время последнего изменения в паре, например смены ролей узлов.
Синхронизировать	Кнопка запуска синхронизации конфигураций узлов в паре.
Расформировать	Кнопка удаления пары.

Блок "Проверка доступности узлов"

Элементы интерфейса:

Интервал отправки запросов (мс)	Интервал отправки запросов резервным узлом для проверки доступности основного узла. По умолчанию запросы отправляются каждые 250 мс. Допустимый диапазон значений – от 250 до 1000 мс.
Таймаут ожидания ответа (с)	Таймаут ожидания ответа от интерфейса основного узла. Если с момента получения последнего успешного ответа прошло больше заданного времени интерфейс будет считаться недоступным. При недоступности всех интерфейсов основного узла произойдет переключение ролей. По умолчанию – 2 секунды. Допустимый диапазон значений – от 1 до 3 секунд.
Сбросить	Кнопка сброса заполненных полей формы.
Сохранить	Кнопка сохранения и применения изменений.

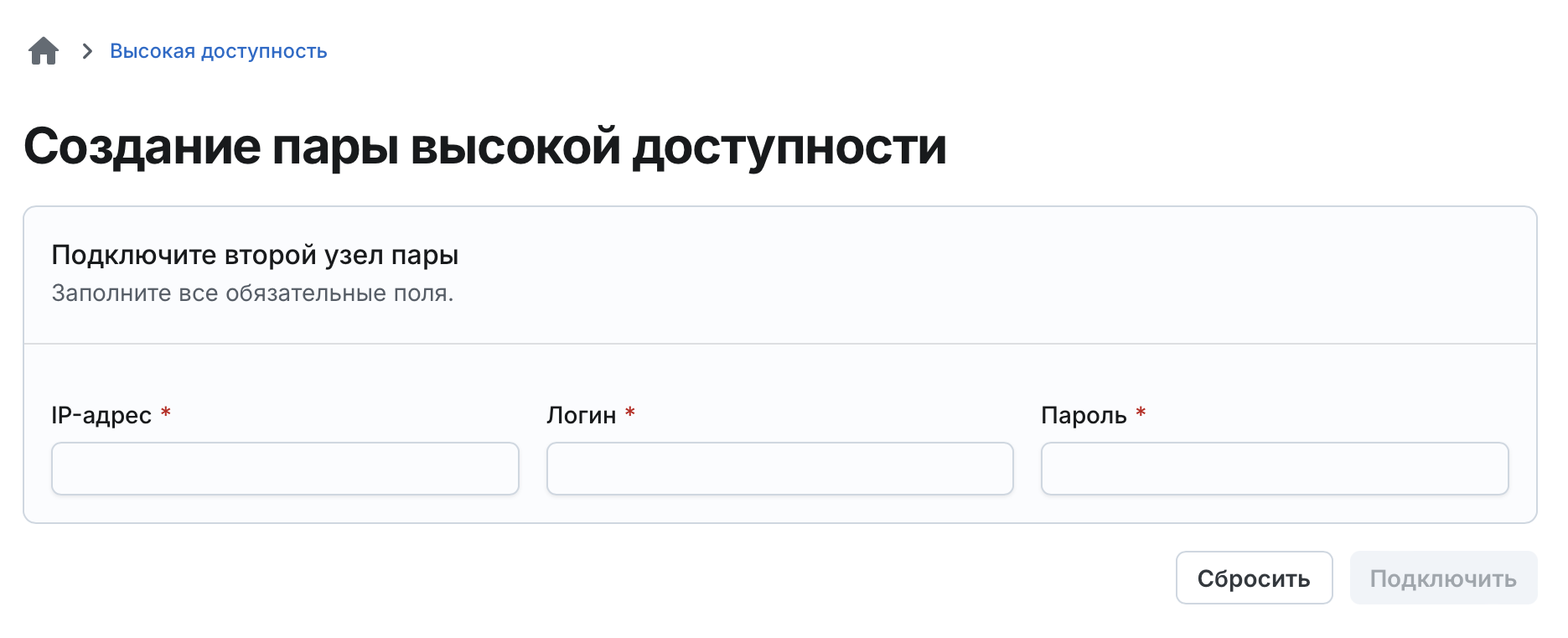

Мастер создания пары высокой доступности: подключение второго узла

Элементы интерфейса:

IP-адрес	IP-адрес подключаемого узла пары (поддерживается только IPv4), выделенный для удаленного администрирования и мониторинга этого узла. Этот адрес не распространяется и не синхронизируется. Подключаемому узлу будет автоматически назначена роль резервного.
Логин	Логин для авторизации на подключаемом узле
Пароль	Пароль для авторизации на подключаемом узле
Сбросить	Кнопка сброса заполненных полей формы
Подключить	Создает соединение между двумя узлами и открывает окно настройки соответствия интерфейсов узлов в паре.

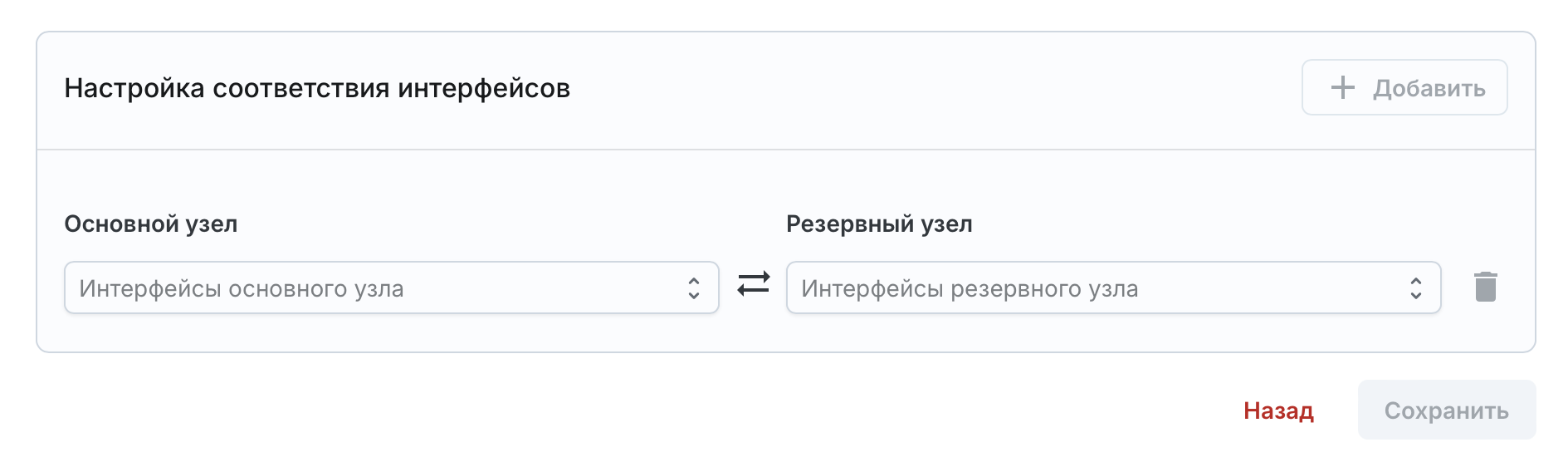

Мастер создания пары высокой доступности: настройка соответствия интерфейсов

Интерфейсу одного узла может соответствовать только один интерфейс другого узла. Минимально достаточно одной пары интерфейсов, но мы рекомендуем задать пары для всех интерфейсов обоих узлов.

В списках отображаются интерфейсы в состоянии up. В списках не отображаются и не доступны для выбора следующие интерфейсы: loopback, в состоянии down, без IP-адреса.

Элементы интерфейса:

Раскрывающийся список "Интерфейсы основного узла"	Позволяет выбрать интерфейс основного узла пары для создания пары интерфейсов
Раскрывающийся список "Интерфейсы резервного узла"	Позволяет выбрать интерфейс резервного узла пары для создания пары интерфейсов
Добавить	Добавляет строку для создания новой пары интерфейсов
Сохранить	Сохраняет добавленные пары интерфейсов и завершает мастер
Назад	Возвращает на предыдущий шаг к подключению второго узла пары
Значок удаления напротив пары интерфейсов	Удаляет добавленную пару интерфейсов

Вкладка "Пользователи"

Таблица на этой вкладке содержит список пользователей, зарегистрированных в Angie ADC, и позволяет управлять как их составом, так и свойствами отдельных пользователей.

Элементы интерфейса:

Добавить пользователя	Открывает экран добавления нового пользователя
Показывать удаленных пользователей	Отображает удаленных пользователей консоли в списке пользователей; по умолчанию переключатель находится в положении "Выключено"
Логин	Учетная запись пользователя в системе; щелчок этой ссылки открывает экран изменения данных пользователя
Имя	Собственное имя пользователя
Фамилия	Фамилия пользователя
Статус	Статус пользователя в системе (активный, неактивный, удален)
Комментарий	Примечание
... (многоточие)	Контекстное меню с двумя командами: Изменить открывает экран изменения данных пользователя Удалить удаляет запись о пользователе

Экран "Добавление пользователя"

Экран предоставляет возможность добавить запись о пользователе в системе.

Элементы интерфейса:

Логин	Логин пользователя в системе
Пароль	Пароль пользователя в системе (проверьте вводимое значение!)
Имя	Собственное имя пользователя
Фамилия	Фамилия пользователя
Комментарий	Примечание
Сбросить	Кнопка сброса данных
Добавить	Кнопка добавления пользователя

Экран "Изменение данных пользователя"

Экран предоставляет возможность изменить существующую запись о пользователе в системе.

Элементы интерфейса аналогичны тем, что представлены на экране "Добавление нового пользователя", за исключением кнопки "Сохранить", изменяющей данные пользователя.

Экран "Глобальная балансировка"

На этом экране можно просмотреть файлы конфигурации GSLB и отредактировать их.

Элементы интерфейса:

Раскрывающийся список файлов конфигурации	Позволяет выбрать файл конфигурации GSLB для просмотра и редактирования (/etc/angie-adc-gslb/Corefile или /etc/angie-adc-gslb/gslbd.yaml)
Сбросить	Кнопка сброса изменений
Сохранить	Кнопка сохранения изменений в конфигурации

Экран "Конфигурация RHI"

Экран позволяет настроить конфигурацию RHI.

Элементы интерфейса:

Интервал опроса	Информационное поле, определяющее частоту опроса апстримов. Указывается в мс. Установленное значение — 1000 мс. Поле недоступно для изменения.
Объявлять префиксы при восстановлении апстримов	При установке флажка отозванные префиксы будут автоматически анонсироваться в маршрутизируемую сеть при восстановлении работоспособности апстримов. По умолчанию флажок снят.
Добавить	Кнопка добавления нового префикса в конфигурацию.
VIP-адрес (CIDR)	Виртуальный IP-адрес для апстрима. Указывается в формате X.X.X.X/маска. Значение должно быть уникальным в рамках одного префикс-листа.
Приоритет	Номер последовательности, определяющий порядок обработки правил. Маршрут с меньшим приоритетом обрабатывается первым. Значение приоритета должно быть уникальным в рамках одного префикс-листа.
Имя префикс-листа	Имя префикс-листа для маршрутизации.
Имя апстрима	Апстрим, для которого настраивается отзыв префикса.
Сохранить	Кнопка сохранения изменений в конфигурации.
Значок "Удалить"	Удаление префикса из таблицы конфигурации RHI.

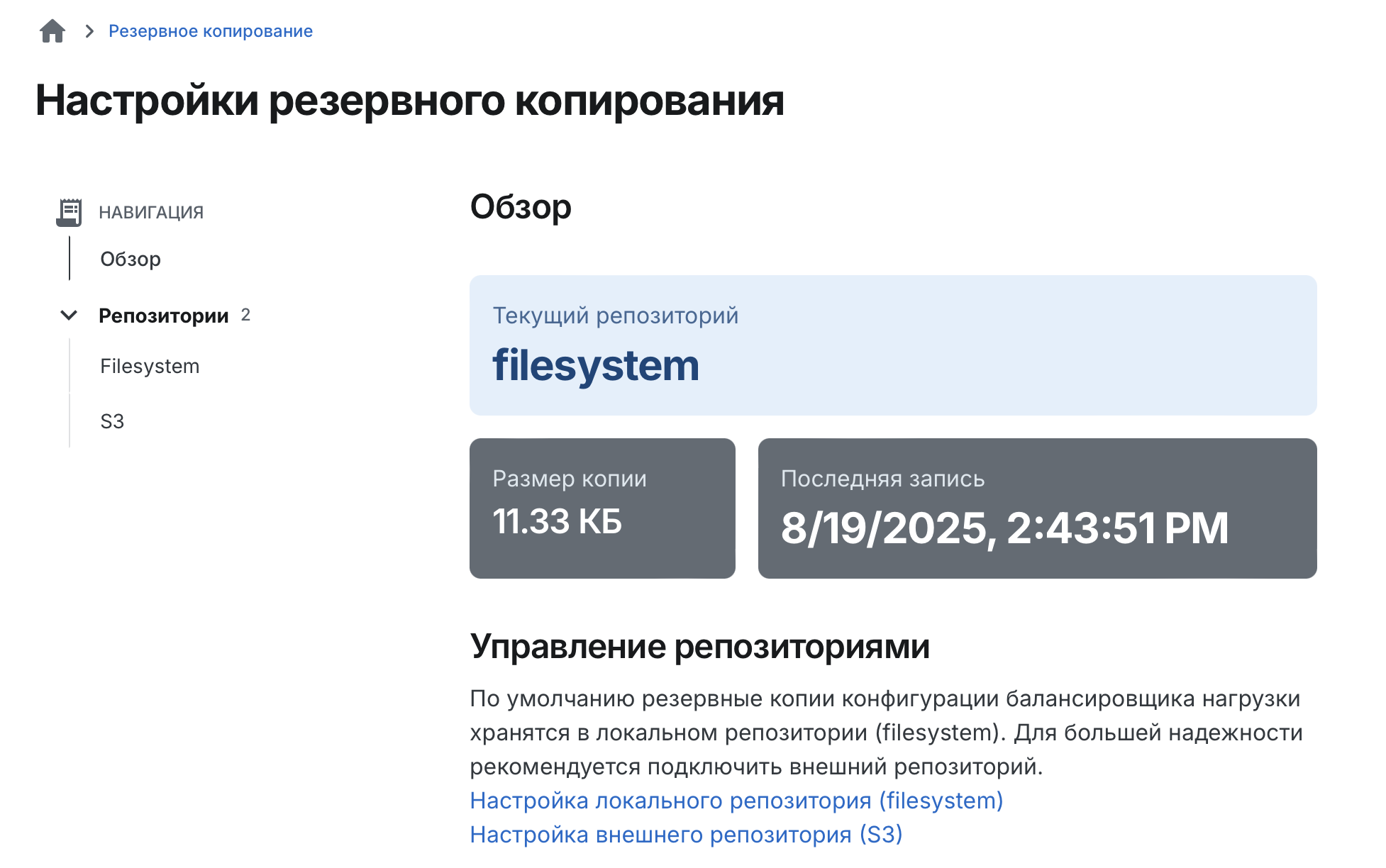

Экран "Настройки резервного копирования"

Элементы интерфейса:

Текущий репозиторий	Репозиторий, в котором хранится резервная копия конфигурации балансировщика нагрузки в данный момент
Размер копии	Размер резервной копии конфигурации в репозитории
Последняя запись	Дата и время последнего изменения в репозитории
Настройка локального репозитория (filesystem)	Открывает экран подключения локального репозитория
Настройка внешнего репозитория (S3)	Открывает экран подключения внешнего репозитория

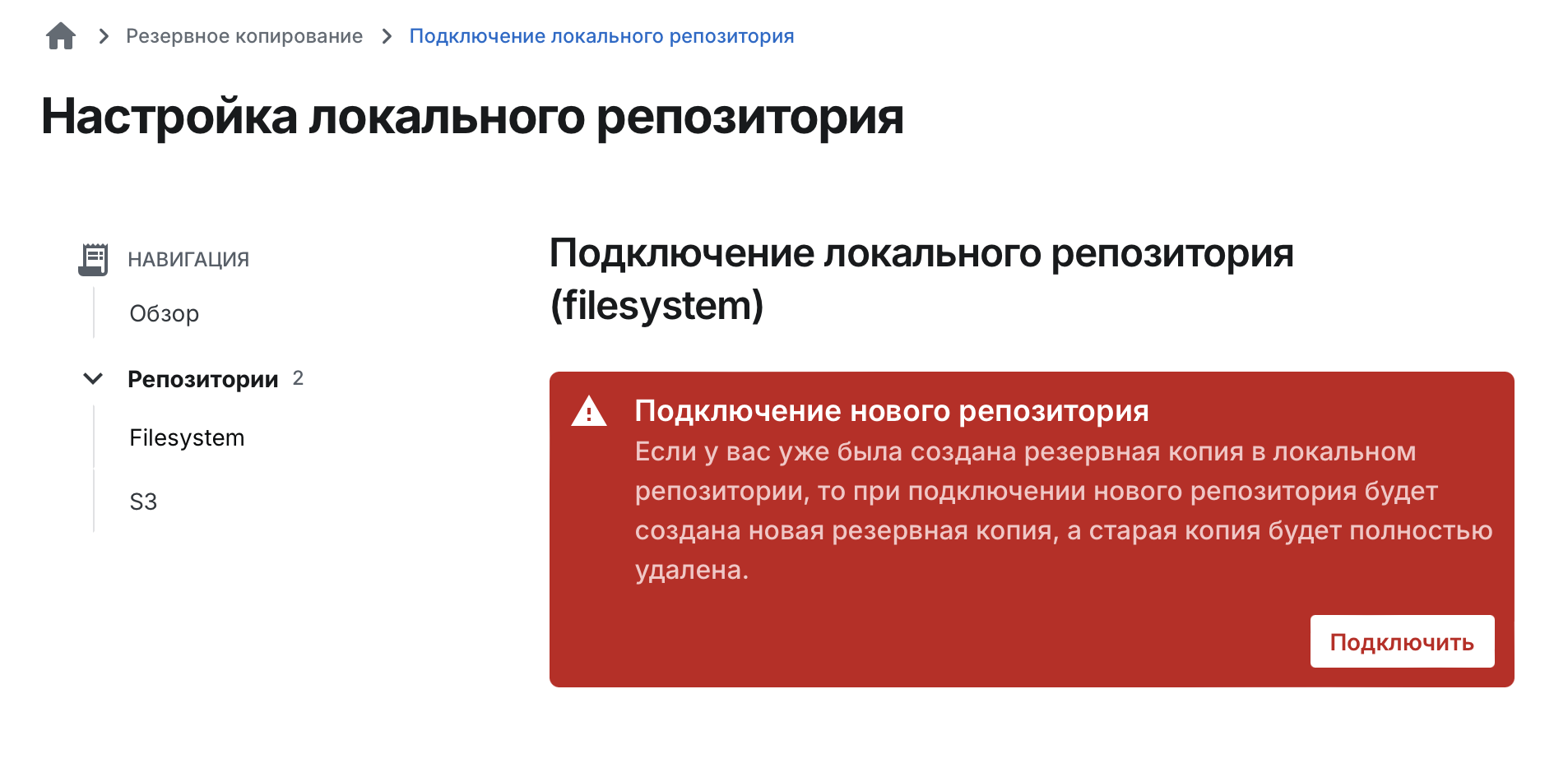

Окно "Настройка локального репозитория"

Элементы интерфейса:

Подключить

Кнопка подключения локального репозитория и создания в нем резервной копии конфигурации балансировщика. Примечание Если у вас до этого уже была сохранена резервная копия в filesystem, она будет удалена.

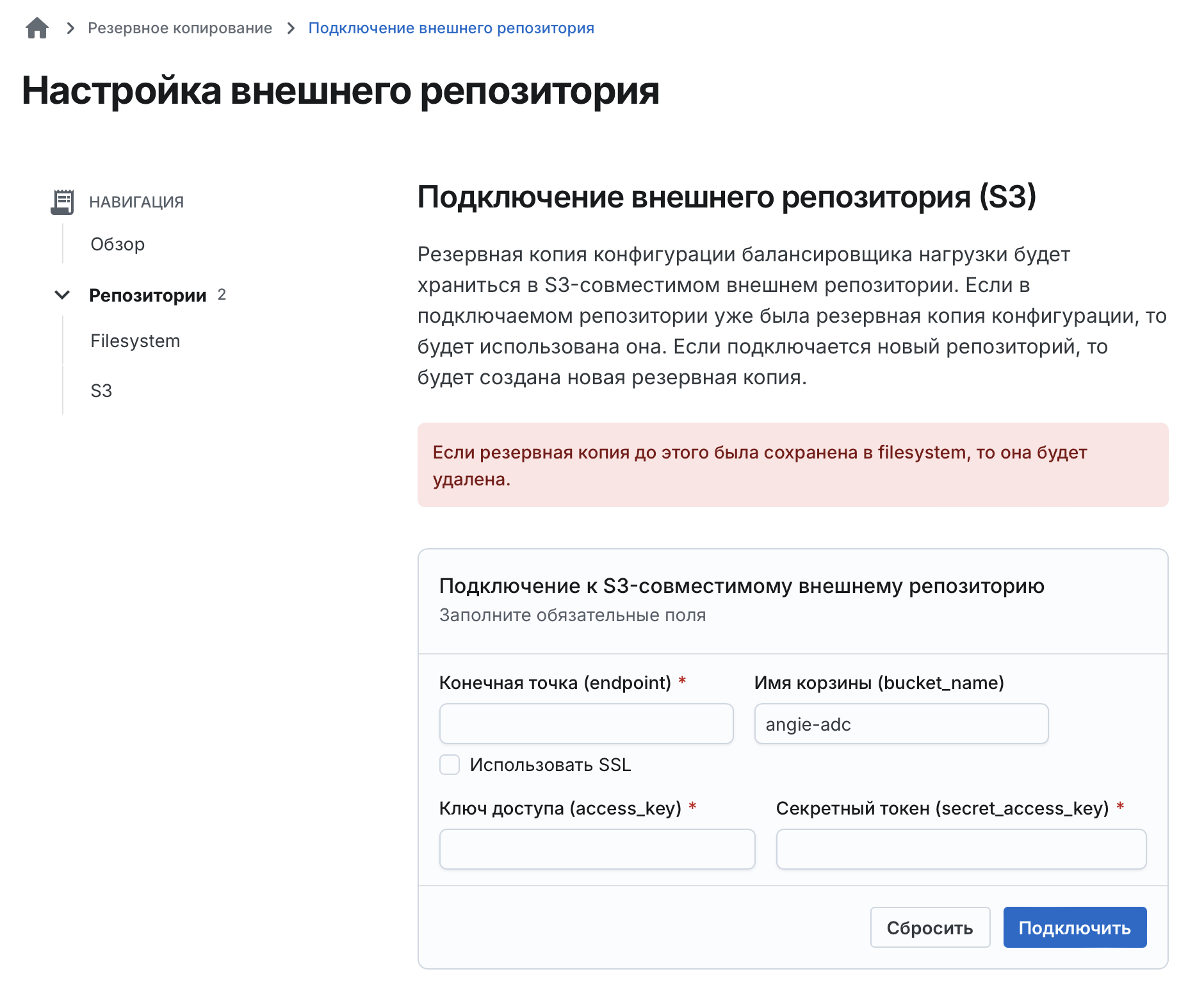

Окно "Настройка внешнего репозитория"

Элементы интерфейса:

Конечная точка	Адрес сервиса, который будет использоваться для хранения резервной копии.
Имя корзины	Имя корзины (бакета), в которой будут храниться данные. По умолчанию установлено значение angie-adc.
Ключ доступа	Идентификатор для доступа к сервису.
Секретный токен	Секретный токен для доступа к сервису.
Использовать SSL	При установке флажка подключение к сервису будет осуществляться по HTTPS. По умолчанию флажок снят.
Сбросить	Кнопка сброса заполненных полей формы
Подключить	Кнопка подключения внешнего репозитория. Если вы подключаете репозиторий, в котором уже была резервная копия конфигурации, то будет использована эта копия. Если подключается новый репозиторий, будет создана резервная копия текущей конфигурации балансировщика. Примечание Если у вас до этого уже была сохранена резервная копия в filesystem, она будет удалена.

Вкладка "Об Angie ADC"

На этой вкладке приведено краткое описание решения Angie ADC и сведения об используемой версии.
