Мониторинг и статистика в Console Light#

Console Light — это консоль для мониторинга активности в реальном времени, отображающая ключевые показатели нагрузки и производительности сервера. Консоль основана на возможностях API-интерфейса Angie ADC; данные мониторинга активности генерируются в реальном времени.

Пример развернутой и настроенной консоли: https://console.angie.software/

При использовании в составе продукта Angie ADC консоль Console Light устанавливается и настраивается автоматически.

Текущая версия: 1.7.2

Переход в Console Light#

Откройте консоль Angie ADC.
На вкладке Панель мониторинга щелкните виджет балансировщика нагрузки.
Откроется экран со статистикой для этого балансировщика.
В верхней части экрана нажмите кнопку Перейти к интерактивному мониторингу.
Откроется облегченная консоль Console Light с данными мониторинга активности в реальном времени для этого балансировщика.

Интерфейс#

Console Light представляет собой единый экран с набором вкладок, каждая из которых содержит ряд виджетов с данными мониторинга.

Подсказка

В разделах ниже описания элементов интерфейса даны в порядке слева направо.

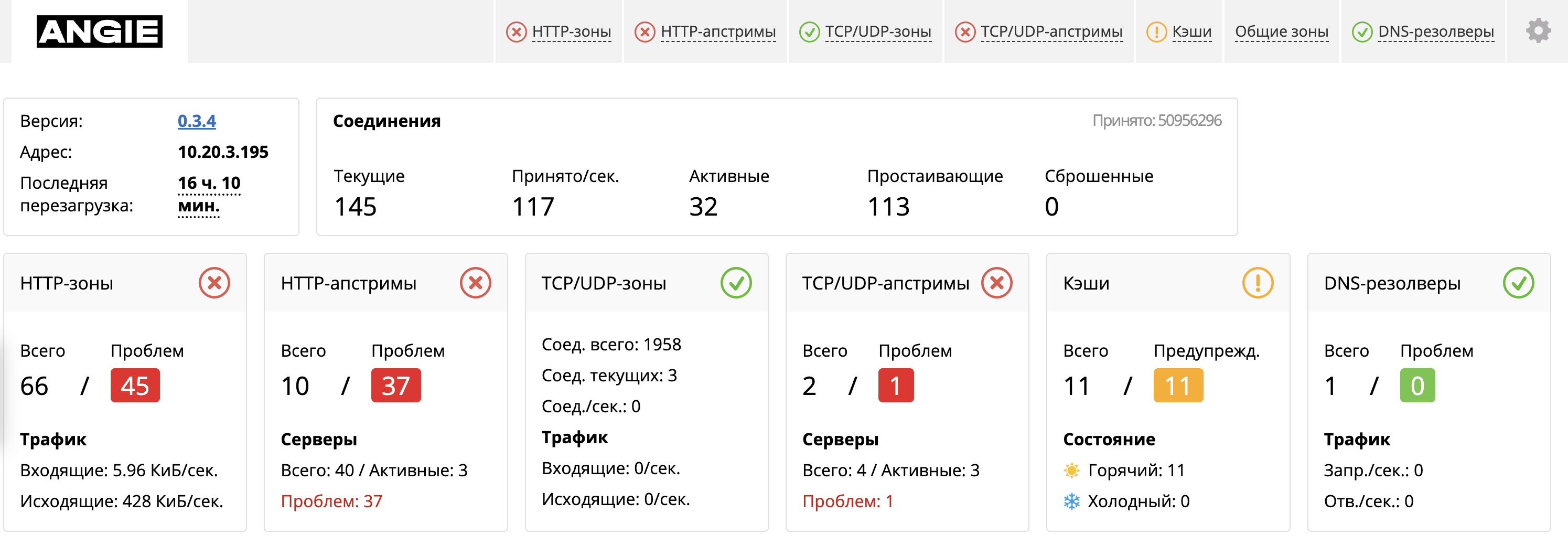

Вкладка "Angie"#

Это основная вкладка, где в сводном виде отображаются основные показатели мониторинга Angie ADC, сведенные на основе данных из нескольких разделов API.

Виджет "<версия>"#

Здесь выводится номер версии Console Light со ссылкой на соответствующую документацию, а также адрес сервера и время последней перезагрузки конфигурации.

Ссылка Конфигурация открывает список файлов конфигурации, загруженных на сервере. Затем каждый файл можно просмотреть в компактном виде с подсветкой синтаксиса.

Виджет "Соединения"#

Здесь представлена основная статистика серверных соединений, формируемая на основе раздела API /status/connections/:

`Текущие`	Текущее количество соединений
`Принято/сек.`	Число принимаемых за секунду соединений
`Активные`	Число активных соединений
`Простаивающие`	Число соединений в состоянии ожидания
`Сброшенные`	Количество сброшенных соединений

Также доступно:

Принято

Общее число соединений, принятых с последней перезагрузки сервера

Виджет "HTTP-зоны"#

Здесь представлена статистика зон разделяемой памяти контекста http, формируемая на основе раздела API /status/http/server_zones/:

`Всего`	Общее количество зон
`Проблем`	Количество зон с какими-либо проблемами
`Трафик`	Общий объем входящего и исходящего трафика

Виджет "HTTP-апстримы"#

Здесь представлена статистика апстримов контекста http, формируемая на основе раздела API /status/http/upstreams/:

`Всего`	Общее количество апстримов
`Проблем`	Количество апстримов с какими-либо проблемами
`Серверы`	Статистика серверов с разделением по состоянию

Виджет "TCP/UDP-зоны"#

Здесь представлена статистика зон разделяемой памяти контекста stream, формируемая на основе раздела API /status/stream/server_zones/:

`Соед. всего`	Общее количество клиентских соединений
`Соед. текущих`	Текущее количество клиентских соединений
`Соед./сек.`	Количество обрабатываемых в секунду соединений

Виджет "TCP/UDP-апстримы"#

Здесь представлена статистика апстримов контекста stream, формируемая на основе раздела API /status/stream/upstreams/:

`Всего`	Общее количество апстримов
`Проблем`	Количество апстримов с какими-либо проблемами
`Серверы`	Статистика серверов с разделением по состоянию

Вкладка "HTTP-зоны"#

Раздел "Серверные зоны"#

Здесь в сводном виде отображается статистика мониторинга зон разделяемой памяти для контекста server в http, формируемая на основе раздела API /status/http/server_zones/. Для каждой зоны представлены следующие данные:

`Зона`	Имя зоны Подсказка Щелкните стрелку рядом с пунктом `Зона`, чтобы отсортировать зоны по алфавиту или порядку в конфигурации.
`Запросы`	Общее количество запросов, а также число запросов в секунду
`Ответы`	Количество ответов с разбиением по кодам статуса, а также их общее количество
`Трафик`	Скорость исходящего и входящего трафика, а также общие объемы исходящего и входящего трафика
`SSL`	Суммарные показатели количества: успешных SSL-рукопожатий; повторных использований SSL-сессий; SSL-рукопожатий с истекшим таймаутом; неуспешных SSL-рукопожатий

Раздел "Зоны путей (Location)"#

Здесь в сводном виде отображается статистика мониторинга зон разделяемой памяти для контекста location в http, формируемая на основе раздела API /status/http/location_zones/. Для каждой зоны представлены следующие данные:

`Зона`	Имя зоны Подсказка Щелкните стрелку рядом с пунктом `Зона`, чтобы отсортировать зоны по алфавиту или порядку в конфигурации.
`Запросы`	Общее количество запросов, а также число запросов в секунду
`Ответы`	Количество ответов с разбиением по кодам статуса, а также их общее количество
`Трафик`	Скорость исходящего и входящего трафика, а также общие объемы исходящего и входящего трафика

Раздел "Зоны ограничения соединений (Limit Conn)"#

Здесь приведена статистика зон limit_conn в контексте http, формируемая на основе раздела API /status/http/limit_conns/. Для каждой зоны представлены следующие данные:

`Зона`	Имя зоны Подсказка Щелкните значок рядом с пунктом `Зона`, чтобы открыть или закрыть график со следующими показателями.
`Передано`	Общее количество проксированных соединений
`Отклонено`	Общее количество сброшенных соединений
`Сброшено`	Общее количество соединений, сброшенных из-за переполнения хранилища зоны
`Пропущено`	Общее количество соединений, переданных с нулевым или превосходящим 255 байт ключом

Раздел "Зоны ограничения запросов (Limit Req)"#

Здесь приведена статистика зон limit_reqs в контексте http, формируемая на основе раздела API /status/http/limit_reqs/. Для каждой зоны представлены следующие данные:

`Зона`	Имя зоны Подсказка Щелкните значок рядом с пунктом `Зона`, чтобы открыть или закрыть график со следующими показателями.
`Передано`	Общее количество проксированных соединений
`Задержано`	Общее количество задержанных соединений
`Отклонено`	Общее количество сброшенных соединений
`Сброшено`	Общее количество соединений, сброшенных из-за переполнения хранилища зоны
`Пропущено`	Общее количество соединений, переданных с нулевым или превосходящим 255 байт ключом

Вкладка "HTTP-апстримы"#

На этой вкладке в сводном виде отображается статистика мониторинга апстримов контекста http, формируемая на основе раздела API /status/http/upstreams/.

Кнопка Показать список апстримов переключает краткий список апстримов с указанием числа проблемных апстримов и пиров.
Переключатель Только проблемные переключает режим вывода статистики по проблемным апстримам.
Кнопка редактирования переключает интерфейс редактирования апстрима.
Раскрывающийся список с правой стороны таблицы каждого апстрима позволяет отфильтровать серверы в определенном состоянии (Активные, Проблемные, На проверке, Недоступные, Занятые).

Для каждого апстрима, помимо имени и загрузки зоны разделяемой памяти, представлены следующие данные:

`Сервер`	Имена, время простоя и веса серверов апстрима Подсказка Щелкните стрелку рядом с пунктом `Сервер`, чтобы отсортировать серверы по их состоянию или порядку в конфигурации.
`Запросы`	Общее количество и скорость обработки запросов
`Ответы`	Количество ответов с разбиением по кодам статуса
`Соединения`	Количество активных соединений и их максимальный предел, если он задан
`Трафик`	Скорость исходящего и входящего трафика, а также общие объемы исходящего и входящего трафика
`Проверки сервера`	Количество неуспешных обращений к серверу и число раз, когда сервер считался недоступным (объект `health` в API)
`Проверки работоспособности`	Общее количество проверок сервера, количество неуспешных проверок, а также время последней проверки

Редактирование апстримов#

Рядом с каждым апстримом есть кнопка редактирования; при нажатии она выводит еще две кнопки:

Редактировать выбранные

Редактирование выбранных серверов в составе апстрима. Позволяет одновременно задать для всех следующие параметры: Вес, максимальный предел соединений (Max_conns), максимальный предел сбоев, переводящий сервер в недоступные (Max_fails), временное окно подсчета сбоев для максимального предела сбоев (Fail_timeout), состояние (активный – включен, недоступный – выключен или разгружаемый – получает только запросы сессий, привязанных ранее через sticky).

Также здесь можно удалить выбранные серверы.

Console Light – редактирование серверов на вкладке "HTTP-апстримы"

Добавить сервер

Добавление сервера в апстрим. Позволяет задать следующие параметры: адрес, запасной сервер или нет, Вес, максимальный предел соединений (Max_conns), максимальный предел сбоев, переводящий сервер в недоступные (Max_fails), временное окно подсчета сбоев (Fail_timeout), состояние (активный – включен, недоступный – выключен или разгружаемый – получает только запросы сессий, привязанных ранее через sticky).

Console Light - добавление сервера на вкладке "HTTP-апстримы"

Вкладка "TCP/UDP-зоны"#

Раздел "TCP/UDP-зоны"#

Здесь в сводном виде отображается статистика мониторинга зон разделяемой памяти контекста server в stream, формируемая на основе раздела API /status/stream/server_zones/. Для каждой зоны представлены следующие данные:

`Зона`	Имя зоны
`Соединения`	Текущее и общее количество соединений, а также число соединений в секунду
`Сессии`	Количество сессий с разбиением по кодам статуса, а также их общее число
`Трафик`	Скорость исходящего и входящего трафика, а также общие объемы исходящего и входящего трафика
`SSL`	Суммарные показатели количества: успешных SSL-рукопожатий; неуспешных SSL-рукопожатий; повторных использований SSL-сессий

Раздел "Зоны ограничения соединений (Limit Conn)"#

Здесь приведена статистика зон limit_conn в контексте stream, формируемая на основе раздела API /status/stream/limit_conns/. Для каждой зоны представлены следующие данные:

`Зона`	Имя зоны Подсказка Щелкните значок рядом с пунктом `Зона`, чтобы открыть или закрыть график со следующими показателями.
`Передано`	Общее количество проксированных соединений
`Отклонено`	Общее количество сброшенных соединений
`Сброшено`	Общее количество соединений, сброшенных из-за переполнения хранилища зоны
`Пропущено`	Общее количество соединений, переданных с нулевым или превосходящим 255 байт ключом

Вкладка "TCP/UDP-апстримы"#

На этой вкладке в сводном виде отображается статистика мониторинга апстримов контекста stream, формируемая на основе раздела API /status/stream/upstreams/.

Кнопка Показать список апстримов переключает отображение краткого списка апстримов с указанием числа проблемных апстримов и пиров.
Переключатель Только проблемные включает и отключает режим вывода статистики по проблемным апстримам.
Кнопка редактирования открывает виджет редактирования апстрима.
Раскрывающийся список с правой стороны таблицы каждого апстрима позволяет отфильтровать серверы в определенном состоянии (Активные, Проблемные, На проверке, Недоступные, Занятые).

Для каждого апстрима представлены следующие данные:

`Сервер`	Имена, время простоя и веса серверов апстрима Подсказка Щелкните стрелку рядом с пунктом `Сервер`, чтобы отсортировать серверы по их состоянию или порядку в конфигурации.
`Соединения`	Количество активных соединений и их максимальный предел, если он задан
`Трафик`	Скорость исходящего и входящего трафика, а также общие объемы исходящего и входящего трафика
`Проверки сервера`	Количество неуспешных обращений к серверу и число раз, когда сервер считался недоступным (объект `health` в API)

Редактирование апстримов#

Рядом с каждым апстримом есть кнопка редактирования; при нажатии она выводит еще две кнопки:

Редактировать выбранные

Редактирование выбранных серверов в составе апстрима. Позволяет одновременно задать для всех следующие параметры: Вес, максимальный предел соединений (Max_conns), максимальный предел сбоев, переводящий сервер в недоступные (Max_fails), временное окно подсчета сбоев для максимального предела сбоев (Fail_timeout), состояние (активный – включен, недоступный – выключен или разгружаемый – получает только запросы сессий, привязанных ранее через sticky).

Также здесь можно удалить выбранные серверы.

Console Light - редактирование серверов на вкладке "TCP/UDP-апстримы"

Добавить сервер

Добавление сервера в апстрим. Позволяет задать следующие параметры: адрес, запасной сервер или нет, Вес, максимальный предел соединений (Max_conns), максимальный предел сбоев, переводящий сервер в недоступные (Max_fails), временное окно подсчета сбоев (Fail_timeout), состояние (активный – включен, недоступный – выключен или разгружаемый – получает только запросы сессий, привязанных ранее через sticky).

Console Light - добавление сервера на вкладке "TCP/UDP-апстримы"

Вкладка "Кэши"#

На этой вкладке в сводном виде отображается статистика мониторинга зон proxy_cache контекста http, формируемая на основе раздела API /status/http/caches/. Для каждой зоны представлены следующие данные:

`Зона`	Имя зоны Подсказка Щелкните значок рядом с пунктом `Зона`, чтобы открыть или закрыть списки `шардов` для всех зон, где они есть.
`Состояние`	Состояние кэша: холодный (метаданные загружаются в память) или горячий (метаданные загружены)
`Загрузка памяти`	Коэффициент использования памяти
`Макс. размер`	Максимальный объем памяти
`Использовано`	Использованный объем памяти
`Загрузка диска`	Коэффициент использования дисковой памяти
`Трафик`	Переданный из кэша, записанный в кэш и возвращенный в обход кэша трафик
`Коэффициент попадания`	Коэффициент попадания в кэш (отношение переданного из кэша трафика к общему объему)

Если для зоны включен шардинг, то она обозначена как раскрывающийся список, в котором перечислены отдельные шарды:

`Путь`	Путь шарда на диске
`Состояние`	Состояние шарда: холодный (метаданные загружаются в память) или горячий (метаданные загружены)
`Макс. размер`	Максимальный объем памяти
`Использовано`	Использованный объем памяти
`Загрузка диска`	Коэффициент использования дисковой памяти

Вкладка "Общие зоны"#

На этой вкладке в сводном виде отображается статистика мониторинга всех зон разделяемой памяти для всех контекстов. Для каждой зоны представлены следующие данные:

`Зона`	Имя зоны Подсказка Щелкните стрелку рядом с пунктом `Зона`, чтобы отсортировать зоны по размеру или порядку в конфигурации.
`Всего страниц памяти`	Общее количество страниц памяти
`Использовано страниц памяти`	Количество используемых страниц памяти
`Загрузка памяти`	Коэффициент использования памяти для зоны

Вкладка "DNS-резолверы"#

На этой вкладке в сводном виде отображается статистика запросов в зонах разделяемой памяти DNS, формируемая на основе раздела API /status/resolvers/. Для каждой зоны представлены следующие данные:

`Зона`	Имя зоны Подсказка Щелкните стрелку рядом с пунктом `Зона`, чтобы отсортировать зоны по состоянию или порядку в конфигурации.
`Запросы`	Количество запросов типа A и AAAA, SRV, PTR
`Ответы`	Количество ответов с разделением по соответствующим кодам (`Успешные`, `Ошибок формата`, `Сервер не завершил запрос`, `Ошибок имени`, `Запрос не поддерживается`, `Запрос отклонен` и прочих)

Виджет "Настройки"#

Позволяет настроить общие параметры консоли:

Частоту обновления данных. Значение по умолчанию — 1 сек.
Пороговое соотношение статусов 4xx. По достижении порога в соответствующих разделах, посвященных ответам сервера, появляются "желтые" предупреждения. Значение по умолчанию — 7%.
Временное окно для вычисления соотношения успешных попаданий в кэш. Значение по умолчанию — 300 сек.
Порог учета ошибок для резолвера. По достижении указанного порога резолвер станет "красным". Значение по умолчанию — 3%.
Язык интерфейса консоли. Доступные варианты: английский и русский. По умолчанию язык консоли выбирается на основе локали, установленной в браузере.

Панель управления консолью#

На всех вкладках в середине левой части страницы есть выдвигающаяся панель с двумя кнопками . Верхняя приостанавливает и вновь запускает обновление данных из API, а нижняя позволяет обновить данные вручную, когда обновление приостановлено.
