Режим распределения нагрузки (Active-Active)#
Введение#
В этом разделе описана настройка высокой доступности с использованием протокола BGP в режиме распределения нагрузки (Active-Active). Для настройки используется командная строка Angie ADC CLI.
В качестве протокола динамической маршрутизации используется BGPv4 для адресного семейства IPv4 unicast. Отказоустойчивость в рамках IPv6 unicast настраивается аналогично.
В рассматриваемом примере устройства Angie ADC #1 и Angie ADC #2 выполняют функции активной системы балансировки трафика одновременно. Для динамического исключения одного из Angie ADC из работы в случае сбоя (технические проблемы, потери связности и так далее) можно использовать механизм RHI (Route Health Injection).
Пример типового участка сети с системами балансировки Angie ADC (ADC #1 и ADC #2) представлен на схеме:
Введем IP-адресацию:
В сегменте сети, куда подключаются External router, ADC #1 и ADC #2, будет использоваться подсеть 192.168.0.0/24.
В сегменте сети, куда подключаются Internal router, ADC #1 и ADC #2, будет использоваться подсеть 192.168.1.0/24.
Четвертый октет адреса для каждого устройства (в рамках соответствующей подсети) показан на схеме ниже.
Адресация клиентов не приводится, так как в данном случае мы будем считать, что их адреса формально не определены, то есть они могут подключаться из любой сети, включая сеть интернет. Для этих целей External router будет анонсировать маршрут по умолчанию по BGP для ADC #1 и ADC #2.
BGP-сессии#

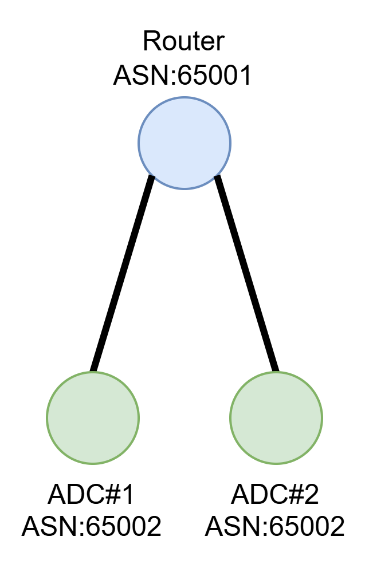

Устанавливаемые BGP-сессии представлены на схеме:
Красным цветом на схеме отмечены IP-адреса виртуальных серверов. Это те адреса, к которым подключаются клиенты снаружи. ADC #1 и ADC #2 должны анонсировать маршруты до этих виртуальных серверов в сторону External router, причем маршруты через ADC #1 и ADC #2 должны иметь схожие атрибуты пути, чтобы маршрутизатор External router мог выполнить распределение трафика между ними.
Трафик внутри пользовательской сессии от серверов должен возвращаться строго через ту же систему балансировки, через которую он проходил до этого. Добиться этого можно с помощью механизма SNAT, когда адрес клиента подменяется на адрес интерфейса системы балансировки.
Обработка типовых сбоев#
Ниже описаны сценарии работы Angie ADC при сбоях. При полном отказе или отключении от сети ADC #1 разрываются
обе BGP-сессии с ADC #1. Через ADC #1 не проходят никакие объявления маршрутов.
Остается связь по BGP только с ADC #2. Отключение ADC #1 происходит автоматически.
Никакие дополнительные действия не требуются. В этом случае разрывается BGP-сессия между ADC #1 и External router.
ADC #1 теперь не может объявить маршрут до адреса виртуального сервера в сторону External router,
а пользовательский трафик будет распределяться только на систему балансировки ADC #2.
Так как клиентские сессии устанавливаются снаружи, трафик всех вновь устанавливаемых сессий
будет проходить только через ADC #2. Если BGP-сессия между External router и ADC #1 сохраняется,
то ADC #1 будет продолжать анонсировать маршрут до адреса виртуального сервера,
хотя реальные серверы для ADC #1 уже недостижимы.
Таким образом, мы получаем классический black hole для трафика.
Чтобы избежать этого, анонсирование маршрутов до виртуальных серверов должно быть условным.
То есть ADC #1 должен отозвать маршрут до адреса виртуального сервера при падении тестов RHI:Полный отказ ADC #1#
Отказ внешнего интерфейса ADC #1#
Отказ линка между ADC #1 и Internal router#
Настройка маршрутизации#
При настройке BGP-маршрутизации необходимо указывать собственный номер автономной системы.
Примечание
Автономная система BGP — логическое объединение устройств в сети для маршрутизации через протокол BGP.
Ниже приведены примеры трех распространенных топологий настройки маршрутизации во внешнем сегменте сети. Настройка маршрутизации во внутреннем сегменте выполняется аналогично.
Примечание
В список обязательных команд для некоторых платформ необходимо включить команду задания ограничения на максимальное количество путей, между которыми производится ECMP-балансировка.
Пример такой команды для маршрутизаторов Cisco на базе IOS и IOS-XE:
platform loadbalance max-paths 2
Топология #1#

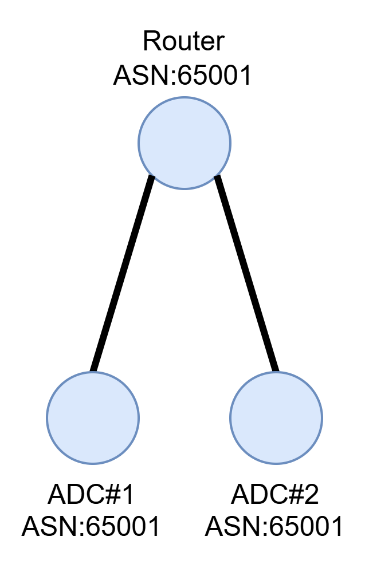

В топологии #1 все три устройства (External router, ADC #1 и ADC #2) принадлежат одной автономной системе:
Обычно на ADC #1 не нужны маршруты, объявляемые со стороны ADC #2. Если для конкретной сети вам нужно, чтобы ADC#1 знал маршруты, которые объявляет ADC #2 (или наоборот), то тогда на маршрутизаторе необходимо создать RR-кластер (Route Reflector cluster). Это позволит обойти ограничение на передачу префиксов, накладываемое правилом BGP split-horizon.
Примечание
Правило BGP split-horizon запрещает отправлять полученные от iBGP-соседа маршруты в сторону другого iBGP-соседа, защищая таким образом от зацикливания маршрутов.
Создание RR-кластера поможет также в ситуации, когда перед маршрутизатором External router
расположен другой маршрутизатор, находящийся в той же самой автономной системе. На примере маршрутизатора Cisco Systems на базе IOS или IOS-XE: Выводы просмотровых команд сокращены для краткости.
Для тестирования работы RR-кластера мы завели на ADC #1 адрес Ниже представлены BGP-таблица и таблица маршрутизации от ADC #2:Ключевые настройки маршрутизации для External router#
!Имя устройства
hostname external
interface GigabitEthernet0/0
!Интерфейс в сторону систем балансировки
ip address 192.168.0.1 255.255.255.0
router bgp 65001
!Сессия с ADC#1
neighbor 192.168.0.2 remote-as 65001
!Сессия с ADC#2
neighbor 192.168.0.3 remote-as 65001
address-family ipv4
!Включение соседа
neighbor 192.168.0.2 activate
!Включение соседа
neighbor 192.168.0.3 activate
!Анонсирование маршрута по умолчанию
neighbor 192.168.0.2 default-originate
!Анонсирование маршрута по умолчанию
neighbor 192.168.0.3 default-originate
!Добавление соседа в RR-кластер
neighbor 192.168.0.2 route-reflector-client
!Добавление соседа в RR-кластер
neighbor 192.168.0.3 route-reflector-client
!Указание максимального количества iBGP путей, между которыми будет выполняться балансировка
maximum-paths ibgp 2
end
Ключевые настройки маршрутизации Angie ADC #1#
!Имя устройства
hostname adc1
!Интерфейс в сторону External router
interface ens33
ip address 192.168.0.2/24
exit
!Интерфейс лупбек для адресов виртуальных серверов
interface lo
ip address 2.2.2.2/32
ip address 3.3.3.3/32
exit
router bgp 65001
!Сессия с External router
neighbor 192.168.0.1 remote-as 65001
address-family ipv4 unicast
!Добавление префикса для адреса виртуального сервера в BGP
network 2.2.2.2/32
network 3.3.3.3/32
exit-address-family
exit
end
Ключевые настройки маршрутизации Angie ADC #2#
!Имя устройства
hostname adc2
!Интерфейс в сторону External router
interface ens33
ip address 192.168.0.3/24
exit
!Интерфейс лупбек для адресов виртуальных серверов
interface lo
ip address 2.2.2.2/32
ip address 4.4.4.4/32
exit
router bgp 65001
!Сессия с External router
neighbor 192.168.0.1 remote-as 65001
address-family ipv4 unicast
!Добавление префикса для адреса виртуального сервера в BGP
network 2.2.2.2/32
network 4.4.4.4/32
exit-address-family
exit
end
Проверка работы#
external#sho ip bgp
BGP table version is 4, local router ID is 192.168.0.1
Status codes: s suppressed, d damped, h history, * valid, > best, i - internal,
r RIB-failure, S Stale, m multipath, b backup-path, f RT-Filter,
x best-external, a additional-path, c RIB-compressed,
Origin codes: i - IGP, e - EGP, ? - incomplete
RPKI validation codes: V valid, I invalid, N Not found
Network Next Hop Metric LocPrf Weight Path
0.0.0.0 0.0.0.0 0 i
*mi 2.2.2.2/32 192.168.0.2 0 100 0 i
*>i 192.168.0.3 0 100 0 i
external#sho ip ro
Codes: L - local, C - connected, S - static, R - RIP, M - mobile, B - BGP
D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
E1 - OSPF external type 1, E2 - OSPF external type 2
i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
ia - IS-IS inter area, * - candidate default, U - per-user static route
o - ODR, P - periodic downloaded static route, H - NHRP, l - LISP
+ - replicated route, % - next hop override
2.0.0.0/32 is subnetted, 1 subnets
B 2.2.2.2 [200/0] via 192.168.0.2, 00:12:23
[200/0] via 192.168.0.3, 00:12:23
192.168.0.0/24 is variably subnetted, 2 subnets, 2 masks
C 192.168.0.0/24 is directly connected, GigabitEthernet0/0
L 192.168.0.1/32 is directly connected, GigabitEthernet0/0
3.3.3.3/32, а на ADC #2 — 4.4.4.4/32.adc2# sho ip bgp
BGP table version is 8, local router ID is 4.4.4.4, vrf id 0
Default local pref 100, local AS 65001
Status codes: s suppressed, d damped, h history, u unsorted, * valid, > best, = multipath,
i internal, r RIB-failure, S Stale, R Removed
Nexthop codes: @NNN nexthop's vrf id, < announce-nh-self
Origin codes: i - IGP, e - EGP, ? - incomplete
RPKI validation codes: V valid, I invalid, N Not found
Network Next Hop Metric LocPrf Weight Path
*>i 0.0.0.0/0 192.168.0.1 0 100 0 i
*> 2.2.2.2/32 0.0.0.0(adc2) 0 32768 i
* i 192.168.0.2 0 100 0 i
*>i 3.3.3.3/32 192.168.0.2 0 100 0 i
*> 4.4.4.4/32 0.0.0.0(adc2) 0 32768 i
Displayed 4 routes and 5 total paths
adc2# sho ip bgp 3.3.3.3
BGP routing table entry for 3.3.3.3/32, version 7
Paths: (1 available, best #1, table default)
Not advertised to any peer
Local
192.168.0.2 from 192.168.0.2 (3.3.3.3)
Origin IGP, metric 0, localpref 100, valid, internal, bestpath-from-AS Local, best (First path received)
Originator: 3.3.3.3, Cluster list: 192.168.0.1
Last update: Mon Apr 21 19:47:21 2025
adc2# sho ip ro
Codes: K - kernel route, C - connected, L - local, S - static,
R - RIP, O - OSPF, I - IS-IS, B - BGP, E - EIGRP, N - NHRP,
T - Table, v - VNC, V - VNC-Direct, F - PBR,
f - OpenFabric, t - Table-Direct,
> - selected route, * - FIB route, q - queued, r - rejected, b - backup
t - trapped, o - offload failure
B 0.0.0.0/0 [200/0] via 192.168.0.1, ens33, weight 1, 00:03:35
L * 2.2.2.2/32 is directly connected, lo, 00:40:12
C>* 2.2.2.2/32 is directly connected, lo, 00:40:12
B>* 3.3.3.3/32 [200/0] via 192.168.0.2, ens33, weight 1, 00:03:35
L * 4.4.4.4/32 is directly connected, lo, 00:40:12
C>* 4.4.4.4/32 is directly connected, lo, 00:40:12
C>* 192.168.0.0/24 is directly connected, ens33, 00:40:13
L>* 192.168.0.3/32 is directly connected, ens33, 00:40:13
Топология #2#

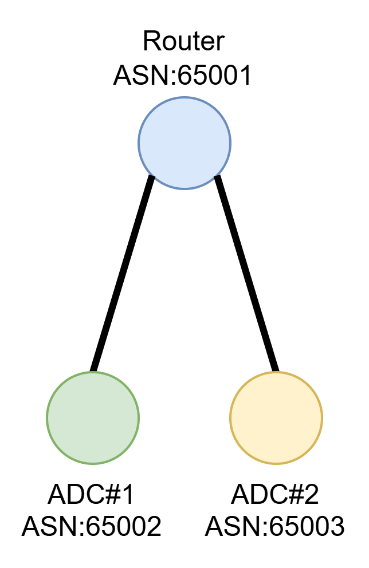

В топологии #2 все системы балансировки (Angie ADC #1 и Angie ADC #2) принадлежат одной автономной системе, а маршрутизатор External router – другой:
Обычно на ADC #1 не нужны маршруты, объявляемые со стороны ADC #2.
Если для конкретной сети вам нужно, чтобы ADC #1 знал маршруты,
которые объявляет ADC #2 (или наоборот), то тогда на системе балансировки нагрузки
надо разрешить прием маршрутов, содержащих собственный номер автономной системы в атрибуте На примере маршрутизатора Cisco Systems на базе IOS или IOS-XE: Выводы просмотровых команд сокращены для краткости. Для тестирования команды Ниже представлены BGP-таблица и таблица маршрутизации от ADC #2:AS-PATH.Ключевые настройки маршрутизации для External router#
!Имя устройства
hostname external
!Интерфейс в сторону систем балансировки
interface GigabitEthernet0/0
ip address 192.168.0.1 255.255.255.0
router bgp 65001
!Сессия с ADC#1
neighbor 192.168.0.2 remote-as 65002
!Сессия с ADC#2
neighbor 192.168.0.3 remote-as 65002
address-family ipv4
!Включение соседа
neighbor 192.168.0.2 activate
!Включение соседа
neighbor 192.168.0.3 activate
!Анонсирование маршрута по умолчанию
neighbor 192.168.0.2 default-originate
!Анонсирование маршрута по умолчанию
neighbor 192.168.0.3 default-originate
!Указание максимального количества eBGP путей, между которыми будет выполняться балансировка
maximum-paths 2
end
Ключевые настройки маршрутизации Angie ADC #1#
!Имя устройства
hostname adc1
!Интерфейс в сторону External router
interface ens33
ip address 192.168.0.2/24
exit
!Интерфейс лупбек для адресов виртуальных серверов
interface lo
ip address 2.2.2.2/32
ip address 3.3.3.3/32
exit
router bgp 65002
!Сессия с External router
neighbor 192.168.0.1 remote-as 65001
address-family ipv4 unicast
!Добавление префикса для адреса виртуального сервера в BGP
network 2.2.2.2/32
!Прием маршрутов, AS-PATH которых содержит собственный ASN
!Опция origin указывает на то, что приниматься будут только те маршруты,
!которые порождены в автономной системе с собственным ASN
neighbor 192.168.0.1 allowas-in origin
exit-address-family
exit
end
Ключевые настройки маршрутизации Angie ADC #2#
!Имя устройства
hostname adc2
!Интерфейс в сторону External router
interface ens33
ip address 192.168.0.3/24
exit
!Интерфейс лупбек для адресов виртуальных серверов
interface lo
ip address 2.2.2.2/32
ip address 4.4.4.4/32
exit
router bgp 65002
!Сессия с External router
neighbor 192.168.0.1 remote-as 65001
address-family ipv4 unicast
!Добавление префикса для адреса виртуального сервера в BGP
network 2.2.2.2/32
!Прием маршрутов, AS-PATH которых содержит собственный ASN.
!Опция origin указывает на то, что приниматься будут только те маршруты,
!которые порождены в автономной системе с собственным ASN
neighbor 192.168.0.1 allowas-in origin
exit-address-family
exit
end
Проверка работы#
external#sho ip bgp
BGP table version is 11, local router ID is 192.168.0.1
Status codes: s suppressed, d damped, h history, * valid, > best, i - internal,
r RIB-failure, S Stale, m multipath, b backup-path, f RT-Filter,
x best-external, a additional-path, c RIB-compressed,
Origin codes: i - IGP, e - EGP, ? - incomplete
RPKI validation codes: V valid, I invalid, N Not found
Network Next Hop Metric LocPrf Weight Path
0.0.0.0 0.0.0.0 0 i
*> 2.2.2.2/32 192.168.0.2 0 0 65002 i
*m 192.168.0.3 0 0 65002 i
external#sho ip ro
Codes: L - local, C - connected, S - static, R - RIP, M - mobile, B - BGP
D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
E1 - OSPF external type 1, E2 - OSPF external type 2
i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
ia - IS-IS inter area, * - candidate default, U - per-user static route
o - ODR, P - periodic downloaded static route, H - NHRP, l - LISP
+ - replicated route, % - next hop override
Gateway of last resort is not set
2.0.0.0/32 is subnetted, 1 subnets
B 2.2.2.2 [20/0] via 192.168.0.2, 00:13:18
[20/0] via 192.168.0.3, 00:13:18
192.168.0.0/24 is variably subnetted, 2 subnets, 2 masks
C 192.168.0.0/24 is directly connected, GigabitEthernet0/0
L 192.168.0.1/32 is directly connected, GigabitEthernet0/0
allowas-in мы завели на ADC #1 адрес 3.3.3.3/32, а на ADC #2 — 4.4.4.4/32.adc2# sho ip bgp
BGP table version is 4, local router ID is 2.2.2.2, vrf id 0
Default local pref 100, local AS 65002
Status codes: s suppressed, d damped, h history, u unsorted, * valid, > best, = multipath,
i internal, r RIB-failure, S Stale, R Removed
Nexthop codes: @NNN nexthop's vrf id, < announce-nh-self
Origin codes: i - IGP, e - EGP, ? - incomplete
RPKI validation codes: V valid, I invalid, N Not found
Network Next Hop Metric LocPrf Weight Path
*> 0.0.0.0/0 192.168.0.1 0 65001 i
*> 2.2.2.2/32 0.0.0.0(adc2) 0 32768 i
* 192.168.0.2 0 65001 65002 i
*> 3.3.3.3/32 192.168.0.2 0 65001 65002 i
*> 4.4.4.4/32 0.0.0.0(adc2) 0 32768 i
* 192.168.0.1 0 65001 65002 i
Displayed 4 routes and 6 total paths
adc2# sho ip ro
Codes: K - kernel route, C - connected, L - local, S - static,
R - RIP, O - OSPF, I - IS-IS, B - BGP, E - EIGRP, N - NHRP,
T - Table, v - VNC, V - VNC-Direct, F - PBR,
f - OpenFabric, t - Table-Direct,
> - selected route, * - FIB route, q - queued, r - rejected, b - backup
t - trapped, o - offload failure
B 0.0.0.0/0 [20/0] via 192.168.0.1, ens33, weight 1, 00:07:26
L * 2.2.2.2/32 is directly connected, lo, 00:12:14
C>* 2.2.2.2/32 is directly connected, lo, 00:12:14
B>* 3.3.3.3/32 [20/0] via 192.168.0.2, ens33, weight 1, 00:01:02
L * 4.4.4.4/32 is directly connected, lo, 00:06:43
C>* 4.4.4.4/32 is directly connected, lo, 00:06:43
C>* 192.168.0.0/24 is directly connected, ens33, 00:12:15
L>* 192.168.0.3/32 is directly connected, ens33, 00:12:15
Топология #3#
Все три устройства (External router, ADC #1 и ADC #2) принадлежат разным автономным системам:
Обычно маршрутизаторы Cisco не балансируют трафик до подсети, известной через соседей из разных автономных систем. Чтобы обойти данное ограничение, необходимо изменить поведение по умолчанию маршрутизатора BGP с помощью следующей команды:
bgp bestpath as-path multipath-relax
Ключевые настройки маршрутизации для External router#
На примере маршрутизатора Cisco Systems на базе IOS или IOS-XE:
!Имя устройства
hostname external
!Интерфейс в сторону систем балансировки
interface GigabitEthernet0/0
ip address 192.168.0.1 255.255.255.0
router bgp 65001
!Команда, разрешающая выполнять балансировку для префиксов, полученных из разных ASN
bgp bestpath as-path multipath-relax
!Сессия с ADC#1
neighbor 192.168.0.2 remote-as 65002
!Сессия с ADC#2
neighbor 192.168.0.3 remote-as 65003
address-family ipv4
!Включение соседа
neighbor 192.168.0.2 activate
!Включение соседа
neighbor 192.168.0.3 activate
!Анонсирование маршрута по умолчанию
neighbor 192.168.0.2 default-originate
!Анонсирование маршрута по умолчанию
neighbor 192.168.0.3 default-originate
!Указание максимального количества eBGP путей, между которыми будет выполняться балансировка
maximum-paths 2
end
Ключевые настройки маршрутизации Angie ADC #1#
!Имя устройства
hostname adc1
!Интерфейс в сторону External router
interface ens33
ip address 192.168.0.2/24
exit
!Интерфейс лупбек для адресов виртуальных серверов
interface lo
ip address 2.2.2.2/32
exit
router bgp 65002
!Сессия с External router
neighbor 192.168.0.1 remote-as 65001
address-family ipv4 unicast
!Добавление префикса для адреса виртуального сервера в BGP
network 2.2.2.2/32
exit-address-family
exit
end
Ключевые настройки маршрутизации Angie ADC #2#
!Имя устройства
hostname adc2
!Интерфейс в сторону External router
interface ens33
ip address 192.168.0.3/24
exit
!Интерфейс лупбек для адресов виртуальных серверов
interface lo
ip address 2.2.2.2/32
exit
router bgp 65003
!Сессия с External router
neighbor 192.168.0.1 remote-as 65001
address-family ipv4 unicast
!Добавление префикса для адреса виртуального сервера в BGP
network 2.2.2.2/32
exit-address-family
exit
end
Проверка работы#
external#sho ip bgp
BGP table version is 11, local router ID is 192.168.0.1
Status codes: s suppressed, d damped, h history, * valid, > best, i - internal,
r RIB-failure, S Stale, m multipath, b backup-path, f RT-Filter,
x best-external, a additional-path, c RIB-compressed,
Origin codes: i - IGP, e - EGP, ? - incomplete
RPKI validation codes: V valid, I invalid, N Not found
Network Next Hop Metric LocPrf Weight Path
0.0.0.0 0.0.0.0 0 i
*> 2.2.2.2/32 192.168.0.2 0 0 65002 i
*m 192.168.0.3 0 0 65003 i
external#sho ip ro
Codes: L - local, C - connected, S - static, R - RIP, M - mobile, B - BGP
D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
E1 - OSPF external type 1, E2 - OSPF external type 2
i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
ia - IS-IS inter area, * - candidate default, U - per-user static route
o - ODR, P - periodic downloaded static route, H - NHRP, l - LISP
+ - replicated route, % - next hop override
Gateway of last resort is not set
2.0.0.0/32 is subnetted, 1 subnets
B 2.2.2.2 [20/0] via 192.168.0.2, 00:10:22
[20/0] via 192.168.0.3, 00:16:07
192.168.0.0/24 is variably subnetted, 2 subnets, 2 masks
C 192.168.0.0/24 is directly connected, GigabitEthernet0/0
L 192.168.0.1/32 is directly connected, GigabitEthernet0/0
Выводы просмотровых команд сокращены для краткости.
Применение с IP transparency#
Все описанное выше относится к режиму работы Angie ADC с выключенной опцией IP transparency. В этом случае Angie ADC будет выполнять проксирование клиентских запросов с подменой адресов источника и получателя. Если Angie ADC подменяет адрес клиента, то при маршрутизации нет необходимости анонсировать на Internal router маршрут по умолчанию. Если ADC #1 и ADC #2 используют разные адреса для подмены адреса клиента, то нет необходимости заботиться о том, с какими значениями Local preference (и иными атрибутами пути) маршруты до соответствующих адресов попадают на Internal router.
При включении опции IP Transparency Angie ADC будет сохранять исходный адрес отправителя в IP-пакетах, позволяя серверам на сетевом уровне различать клиентские подключения.
Заключение#
Система балансировки нагрузки Angie ADC может работать в любой из перечисленных топологий. Каждый вариант имеет свои особенности настройки и работы, о чем следует помнить при проектировании и настройке информационной системы.
