Предварительная настройка для VMware ESXi#

Если Angie ADC развернут на VMware ESXi, то для работы VRRP необходимо дополнительно настроить сетевые политики безопасности ESXi и разрешить передачу трафика с портов, участвующих в VRRP.

Настройка VMware ESXi до версии 6.7#

Для VMware ESXi версии 6.7+ необходимо создать отдельную порт-группу (Port Group) для портов, участвующих в VRRP, и включить для нее настройки Promiscuous mode и Forged Transmits.

  1. Создайте отдельную порт-группу (Port Group) для портов, участвующих в VRRP.

    Пример пути для создания порт-группы: Host → Configure → Networking → Port Groups → Add Port Group.

  2. Задайте следующие значения для передачи трафика при изменении MAC-адреса для новой порт-группы:

    • Promiscuous Mode – Accept.

    • Forged transmits – Accept.

    Пример пути для настройки порт-группы: Host → Configure → Networking → Port Groups → <порт_группа> → Edit Settings → Security.

  3. Обеспечьте размещение виртуальных машин Angie ADC на разных ESXi-хостах кластера. Для этого запретите DRS-перемещение виртуальных машин Angie ADC на один хост с помощью запрещающего правила Anti-Affinity.

    Пример пути для настройки правила: Host → Configure → Configuration → VM/Host Rules → Add.

    В открывшемся окне заполните необходимые поля и укажите виртуальные машины Angie ADC.

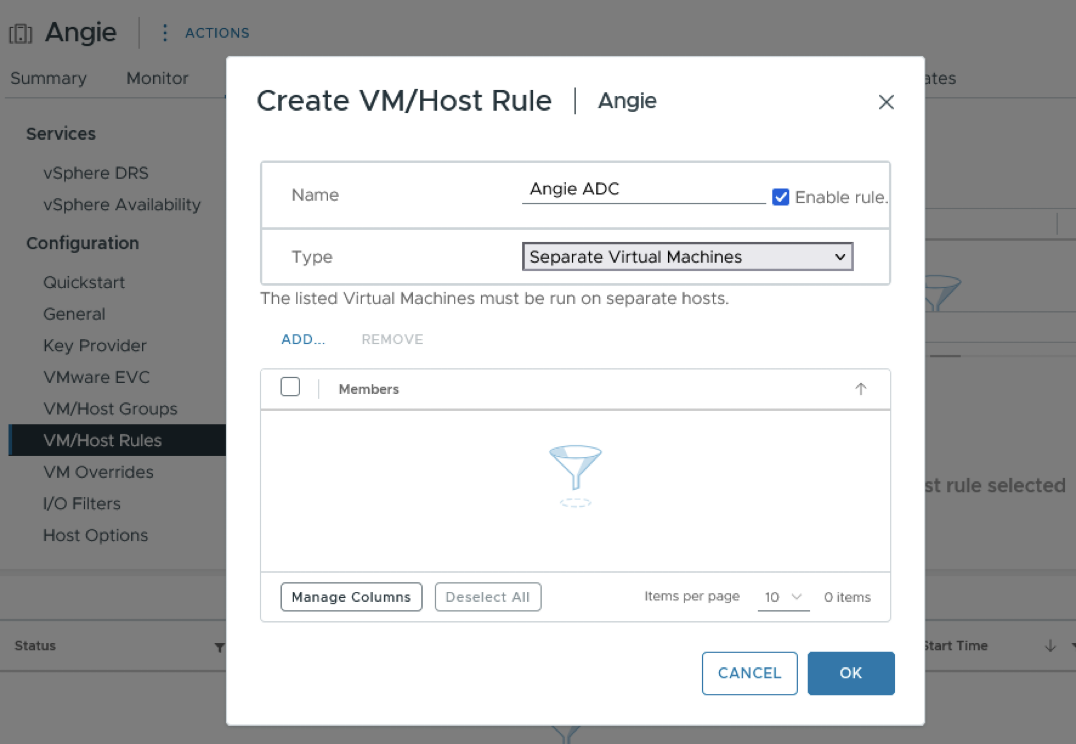

Создание запрещающего правила

Рис. 1: создание запрещающего правила для ESXi до версии 6.7.

Общая схема будет такой: устройства Angie ADC подключены через отдельную порт-группу, на которой включен режим Promiscuous:

ESXi до версии 6.7

Рис. 2: подключение Angie ADC для ESXi до версии 6.7.

Настройка VMware ESXi версии 6.7+#

Для VMware ESXi версии 6.7+ необходимо настроить обычную порт-группу (Port Group) для портов, участвующих в VRRP, и включить для нее настройки Forged Transmits и MAC Learning.

  1. Подключитесь к vCenter Server и перейдите Inventory → Networks.

  2. Выберите DSwitch и щелкните правой кнопкой мыши по нужной порт-группе. В контекстном меню выберите пункт Edit Settings → Security.

  3. Задайте следующие значения для передачи трафика при изменении MAC-адреса:

    • Promiscuous Mode – Reject.

    • MAC address changes – Reject.

    • Forged transmits – Accept.

  4. В блоке MAC Learning установите Status в значение Enabled.

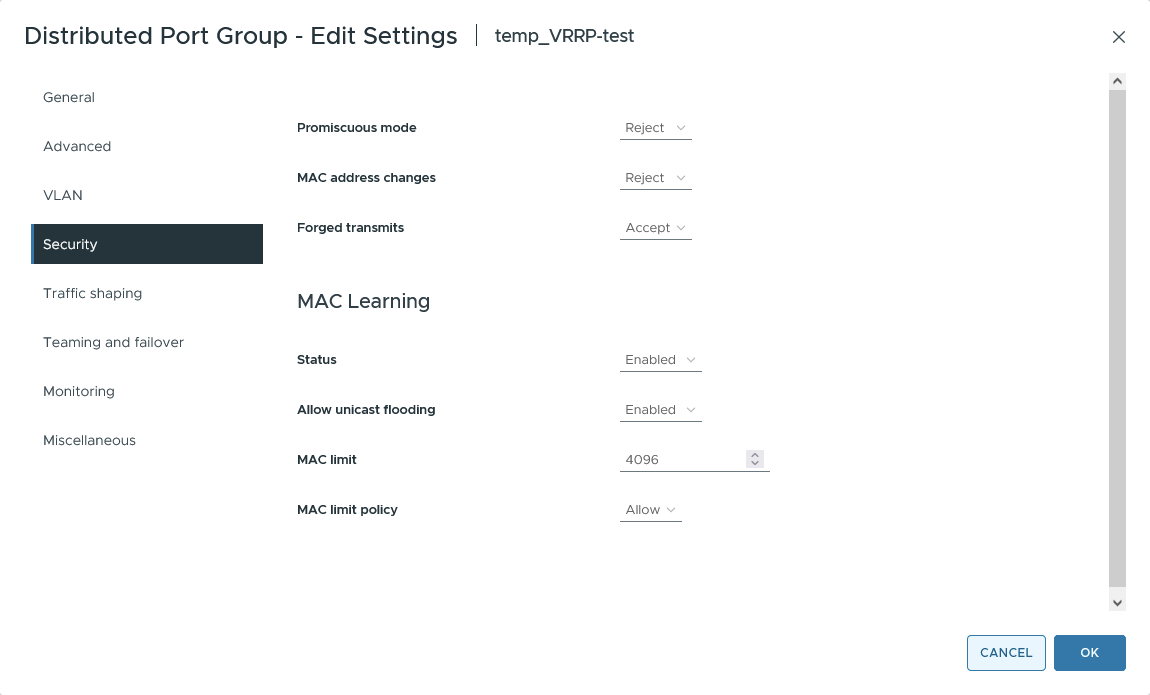

ESXi версии 6.7+

Рис. 3: настройка порт-группы на ESXi 6.7+.

Общая схема будет такой: устройства Angie ADC подключены через обычные порт-группы, при этом включена политика, разрешающая подмену MAC-адресов в Distributed Virtual Port Group (DVPG.macManagementPolicy=yes):

подключение для ESXi версии 6.7+

Рис. 4: подключение Angie ADC для ESXi версии 6.7+.
